Широкий асортимент найчастіше породжує проблему вибору потрібного товару. У цій статті пропонуємо розглянути основні класи кабельно-провідникової продукції, типи кабелю та проводів, а також їх маркування, короткі технічні характеристики та сфери застосування на прикладі кабелів виробництва HELUKABEL¹.

Найчастіше використовуваними можна назвати контрольні кабелі та кабелі передачі даних. Область їх застосування – від електромонтажу та автоматизованих систем управління на виробництвах різних рівнів до альтернативної енергетики та систем безпеки. Одним з основних призначень контрольного кабелю (який ще називають кабелем зв'язку) – бути сполучною ланкою між керуючим пристроєм (наприклад: сигнальним пультом, і контрольованим чи керованим обладнанням, таким як верстати або датчики сигналізації). В основному кабель розрахований під обладнання з номінальною напругою 300/500 В, деякі типи кабелю - до 600/1000 В.

В основі конструкції кабелів цього типу - струмопровідні жили з алюмінію або міді, ізоляція ПВХ жил, наповнювач і зовнішня оболонка. HELUKABEL випускає контрольний кабель з мідними багатодротяними провідниками, найчастіше 5-го класу гнучкості. Ізоляція жил – ПВХ пластикат з кольоровим або цифровим маркуванням, жили скручені разом у пошарове повивання. Матеріал наповнювача, зовнішньої оболонки, наявність поясної ізоляції тощо. залежить від типу кабелю та умов його застосування.

Наприклад, зовнішня оболонка кабелю найпопулярнішої серії JZ-500 зроблена зі спеціального самозагасаючого та важкозаймистого ПВХ-пластикату сірого кольору (суміш ТМ2), що має маслостійкість відповідно до стандарту DIN VDE 0281. Температурний діапазон використання в рухомому стані – від -5°С до +80°С, у нерухомому – від -40 °З до +80°С. Якщо потрібно кольорове маркування жил, то використовується кабель серії JB-500, при цьому структура кабелю та сама. Тобто, якщо в назві серії кабелю зустрічається буквосполучення JZ, то жили промарковані цифрами, а якщо JB – кольором. Також зустрічається маркування кабелю OB або OZ, що означає, що кабель зроблений без жили із жовто-зеленою ізоляцією (жили заземлення). Маслостійкі кабелі цих серій використовуються в різних верстатах, конвеєрах, потокових лініях виробництва, системах кондиціювання, сталеливарному виробництві і т.п. Кабель серії JB-500 (JZ-500) призначений для прокладання всередині приміщень.

Для зовнішньої прокладки знадобиться гнучкий кабель серії JZ-600 із номінальною напругою 0,6/1 кВ. Спеціальна зовнішня оболонка чорного кольору забезпечує стійкість до ультрафіолетового випромінювання. Кабель цієї серії широко використовується в південноєвропейських, арабських, а також азіатських країнах. JZ-600-Y-CY – екранована версія контрольного кабелю для зовнішньої прокладки.

У назві кабелю літери HMH означають безгалогенну ізоляцію: JZ-500 HMH, JZ-500 HMH-C, JZ-600 HMH, JZ-600 HMH-C. Це гнучкі кабелі управління з полімерною маслостійкою ізоляцією, яка не поширює горіння.

Якщо потрібно в ланцюзі управління або в комп'ютерних системах захистити дані або сигнали від зовнішнього впливу електромагнітних полів, рекомендується використовувати кабель, що має додаткове обплітання. Базова серія кабелю передачі даних F-CY-JZ – має таку ж структуру, як і кабель серії JZ, але доповнена мідним екраном (у маркуванні CY – мідний екран), відповідної вимогам ЕМС2, щільністю ~85%. Для зменшення загального діаметра кабелю, ваги та радіусу вигину, звична внутрішня ПВХ-оболонка замінена на ізолюючий сепаратор із стабілізованої батогів.

Для додаткового захисту контрольного кабелю від механічних пошкоджень у різних верстатах, агрегатах, заводському обладнанні має сенс використовувати кабель зі сталевим екраном – SY-JZ або SY-JB (SY – сталевий екран) у прозорій оболонці. Екрануюча обплетення зроблена з лудженого сталевого дроту, що служить не тільки для захисту екрана від корозії, але й помітно спрощує процес паяння обплетення. Аналогічний кабель, тільки в мідному обплетенні, – Y-CY-JZ.

Коли обладнання призначене для експорту до країн Європейського Союзу, США або Канади, до кабелю, який використовується в таких установках, висуваються високі вимоги щодо відповідності стандартам цих країн. Спеціально для таких випадків розроблено кабель серій JZ-602, JZ-602-CY, JZ-603, JZ-603-CY, який пройшов сертифікацію UL, CSA та HAR. Кабель підходить для застосування в сухих приміщеннях та приміщеннях із середнім та високим ступенем вологості, але без примусових переміщень.

Широко використовуються у вологих приміщеннях гнучкі кабелі керування HO5VV5-F, HO5VC4VV5-K (маслостійка версія – (H)O5VV5-F, (H)O5VC4VV5-K), ннаприклад, в обладнанні пивоварень, ліній розливу, автомийок. Для силової електропроводки за умов підвищеної вологості рекомендується кабель HO5BQ-F та HO7BQ-F з ізоляцією жив із етилен-пропілену та з поліуретановою зовнішньою оболонкою. Кабель стійкий до олій, жирів, бензину, води та впливу погодних умов, озону, кислот, УФ, гідролізу та мікробів, що дає можливість використовувати його в механізмах для сільського господарства, на будівництвах, верфях та морозильних установках.

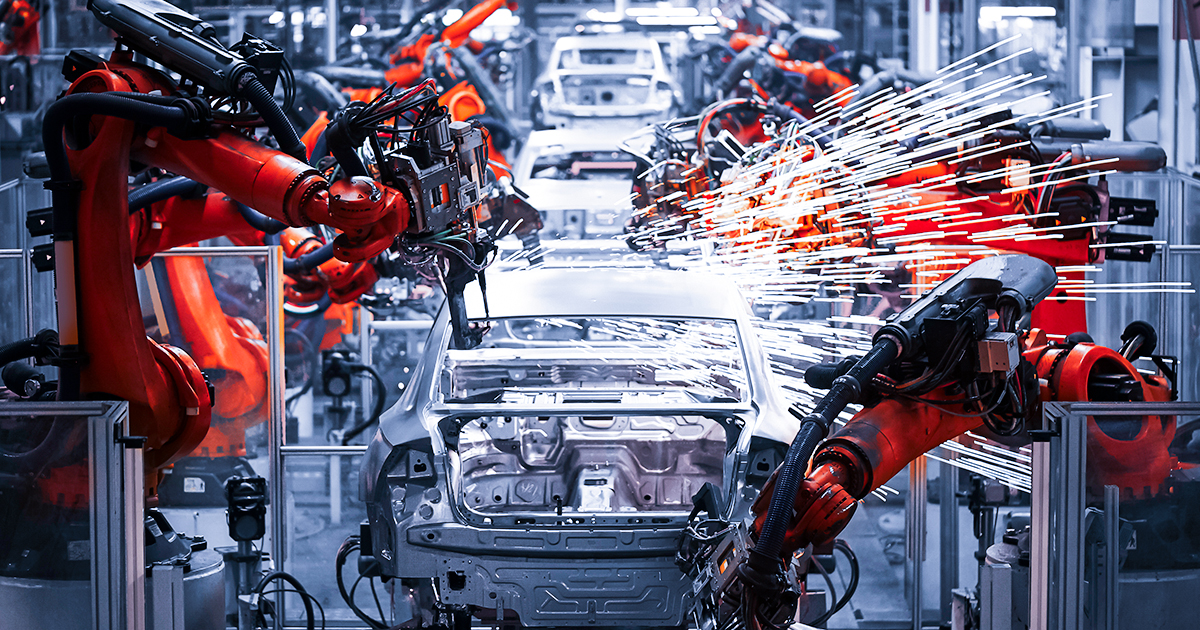

Для приладо- та машинобудування, де виникають підвищені вимоги до гнучкості кабелю, наприклад, у роботах, ідеально підходить кабель JZ-HF, його спеціальна ПВХ-ізоляція покращує ковзання жил. Такий кабель часто використовується для прокладання в кабельних ланцюгах рухомих установок. Серія JZ-HF-CY – екранована версія даного кабелю.

При вже великій кількості перерахованих марок кабелю все ж таки виникає питання – а який кабель витримає такі екстремальні навантаження, як, наприклад, у критичних зонах верстатобудування або сталепрокатних цехах, де ПВХ-ізоляція вже не справляється зі своїм завданням. Для реалізації підвищеної міцності ізоляції кабелю використовується спеціальний матеріал – поліуретан (позначається в маркуванні буквосполученням – PURO) та суміші на основі поліуретану.

Базова версія контрольного кабелю для екстремальних умов застосування – це PURO-JZ. Кабель цієї серії стійкий до стирання та стиску, до олій, особливо до хладогенів, ультрафіолету, кислот, озону, гідролізів та кислот. Таким чином, при середніх механічних напругах, кабель можна використовувати як у сухих приміщеннях, так і в приміщеннях із середнім і високим ступенем вологості, і на відкритому повітрі. Екранована версія F-C-PURO-JZ забезпечує відсутність перешкод під час передачі сигналів. Кабель PURO-JZ-HF та PURO-JZ-HF-YCP крім того, що має поліуретанову ізоляцію і обплетення, що екранує (для PURO-JZ-HF-YCP), доповнені ізоляцією, яка погіршує гнучкість. Цей кабель розрахований на використання у кабельних ланцюгах. Однак, при дуже великих згинальних навантаженнях, для тривалого використання в кілька змін рухомих установках, рекомендується використовувати контрольний кабель серії MULTIFLEX® 512-PUR та MULTIFLEX® 512-C-PUR (з екраном). Він спеціально розроблений для роботи в екстремальних умовах, має тривалий термін служби, що забезпечує високу рентабельність використання такого кабелю.

Якщо кабель управління повинен бути прокладений в установках для переробки сміття, очисних спорудах, компостних установках тощо, виникає нова вимога – стійкість кабельної ізоляції до мікробів. Кабелі серій KOMPOFLEX JZ-500, KOMPOFLEX JZ-500-C повністю задовольняють цим вимогам, крім того, вони стійкі до фтористоводневої, соляної та розведеної сірчаної кислоти.

Відповідно до стандарту DIN VDE електричні лінії в іскробезпечних установках мають бути промарковані блакитною зовнішньою оболонкою (RAL 5015), в інших випадках використання такого кабелю є неприпустимим. Даний кабель випускається під маркуванням OZ-BL, OZ-BL-CY та OB-BL-PAAR-CY (BL – означає ізоляцію блакитного кольору) та застосовується як інформаційний кабель для іскробезпечних установок у керуючих схемах, приладах та машинобудуванні. Проста оболонка із ПВХ замінена сепаратором із фольги, що значно зменшило загальний діаметр кабелю, радіус вигину та загальну вагу. Маркування PAAR означає, що жили в кабелі свиті попарно з оптимальним довгим скручуванням.

В електронній промисловості, при виробництві та встановленні комп'ютерів, у вимірювальних системах та системах управління актуальне використання кабелів передачі даних. Їх відрізняє невеликий зовнішній діаметр. Перетин жив від 0,14 мм? до 1,5 мм?.

Базові серії TRONIC та TRONIC-CY не розраховані великі навантаження, проте ідеально задовольняють вимоги мініатюрності. Аналоги цих серій кабелю, тільки з кручений парою – PAAR-TRONIC та PAAR-TRONIC-CY. В умовах сильного електромагнітного випромінювання, що породжується, наприклад, сусідніми проводами, добре себе зарекомендували кабелі серії PAAR-CY-OZ (екранований мідною оплеткою кабель з попарним скручуванням жил). Цей кабель призначений для використання в сухих приміщеннях, в приміщеннях із середнім та високим ступенем вологості. Рекомендується використовувати його у вимірювальних, керуючих та регулюючих приладах.

Кабелі SUPERTRONIC® за рахунок спеціальної конструкції мають підвищену гнучкість і призначені для використання в ланцюгових транспортерах: SUPERTRONIC-PVC, …-PURo, …-C-PVC, …-C-PURo, SUPER-PAAR-TRONIC-C-PUR.

Коли йдеться про пристрої обробки даних або медичні термінали, де дуже важливо повністю захистити кабель передачі даних від перешкод, рекомендується використовувати кабель серії EDV-PiMF-CY. Окрім загального мідного екрану, кожна пара звитих жил даного кабелю обмотана фольгою, захищена екраном з алюмінієвою фольгою, продубльованою пластмасою, залужена разом з додатковою жилою, таким чином, сигнал, що передається цим кабелем, на всі 100% захищений від спотворення.

Для захисту кабелю від зовнішніх електричних полів використовується статичний екран (St) Для захисту кабелю від зовнішніх електричних полів використовується статичний екран RD-Y(St)Y, RD-Y(St)Yv. ТЯкий кабель служить передачі аналогових і цифрових сигналів із частотою до 10кГц. Однією з переваг цих серій є можливість швидкого та економічного підключення за технологією Maxi-Termi-Point. У цьому випадку немає потреби в спайці, без попереднього видалення ізоляції жила притискається до штиркового виведення за допомогою муфти. Для виконання таких з'єднань використовуються скручені 7-жильні дроти та спеціально розроблена ПВХ-суміш (т.зв. напівжорсткий ПВХ). Кабель розрахований на застосування в пультах управління електростанцій та промислових установках.

1) З більш детальною інформацією щодо кабельної продукції ви можете ознайомитись у електронних каталогах HELUKABEL «Кабель та дроти» (скорочене видання російською мовою) та HELUKABEL 2012/2013 «Cables & Wires» (повне видання англійською мовою), які також можна отримати в офісі ТОВ «СІВАКС» – офіційного представника концерну HELUKABEL в Україні.

2) ЕМС – електромагнітна сумісність.
