NSGAFÖU — надійність там, де вона справді важлива
Що являє собою NSGAFÖU і чому вже протягом десятиліть він залишається одним із найпоширеніших рішень для монтажу шаф керування? У цій статті розглянемо одножильний кабель з гумовою ізоляцією, його характеристики та причини популярності.

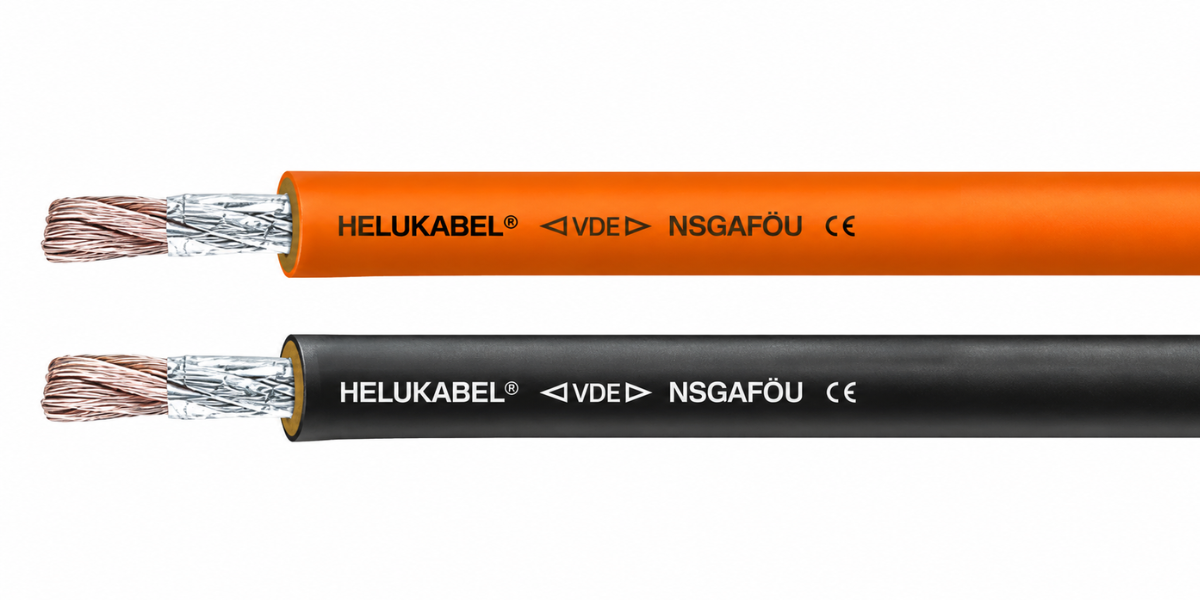

NSGAFÖU помаранчевого кольору
Одножильний кабель NSGAFÖU з гумовою ізоляцією поєднує низку характеристик, завдяки яким він особливо широко застосовується під час монтажу шаф керування. Крім того, такі кабелі використовуються в автобусах і залізничному транспорті.
Це пояснюється здатністю кабелю працювати в умовах, характерних для таких сфер застосування. NSGAFÖU широко використовується в шафах керування завдяки стійкості до короткого замикання та високій гнучкості. Кабель також характеризується стійкістю до підвищених температур і впливу мастил, має властивості нерозповсюдження горіння та забезпечує надійну безперервну експлуатацію навіть у складних умовах.
Що таке одножильний кабель NSGAFÖU з гумовою ізоляцією?
Фахівцям, які займаються монтажем шаф керування, одножильний кабель NSGAFÖU з гумовою ізоляцією, безумовно, добре знайомий. Завдяки міцній конструкції він є універсальним рішенням, особливо для складних і нестандартних умов експлуатації.
За умови відповідного захисту NSGAFÖU забезпечує захист від короткого замикання та замикання на землю при напрузі до 1000 В. Саме тому цей тип кабелю широко застосовується в шафах керування.
Завдяки високій допустимій струмовій навантажувальній здатності кабель також може використовуватися як кабель керування в автобусах та залізничному транспорті.
Що означає позначення NSGAFÖU?
Позначення кабелю NSGAFÖU складається з літер, кожна з яких характеризує певну властивість або конструктивну особливість кабелю:
N — стандартизований кабель;
S — спеціальний кабель;
G — гумова ізоляція;
A — одножильний кабель;
F — гнучкий провідник, клас 5;
Ö — стійкість до оливи;
U — не розповсюджуючий горіння відповідно до VDE 0482-332-1-2 / IEC 60332-1-2.
Таким чином, сім літер утворюють точне позначення конструкції та основних характеристик кабелю.
Що таке кабелі, стійкі до короткого замикання?
Кабелі, стійкі до короткого замикання, спеціально розроблені таким чином, щоб у разі виникнення короткого замикання запобігти пошкодженню сусідніх кабелів і проводів. Посилена ізоляція знижує ризик займання та пошкодження прилеглих кабельних ліній унаслідок перегріву або оплавлення.
Ця характеристика має особливе значення під час монтажу шаф керування, де кабелі, прокладені до головного вимикача, залишаються під напругою навіть після вимкнення системи.
Для таких застосувань використання кабелів із відповідними властивостями захисту є важливим як для безпеки обладнання, так і для персоналу, який здійснює його обслуговування.
Де застосовуються кабелі NSGAFÖU?
NSGAFÖU використовується там, де стандартні кабельні рішення можуть бути недостатньо придатними для умов експлуатації. Типові сфери застосування:
шафи керування та підстанції — для виконання короткозамикально- та замикально-стійких електричних з'єднань до 1000 В;
автобуси та залізничний транспорт — як надійний кабель керування та силових кіл.
Чому NSGAFÖU доступний у чорному та помаранчевому кольорах?

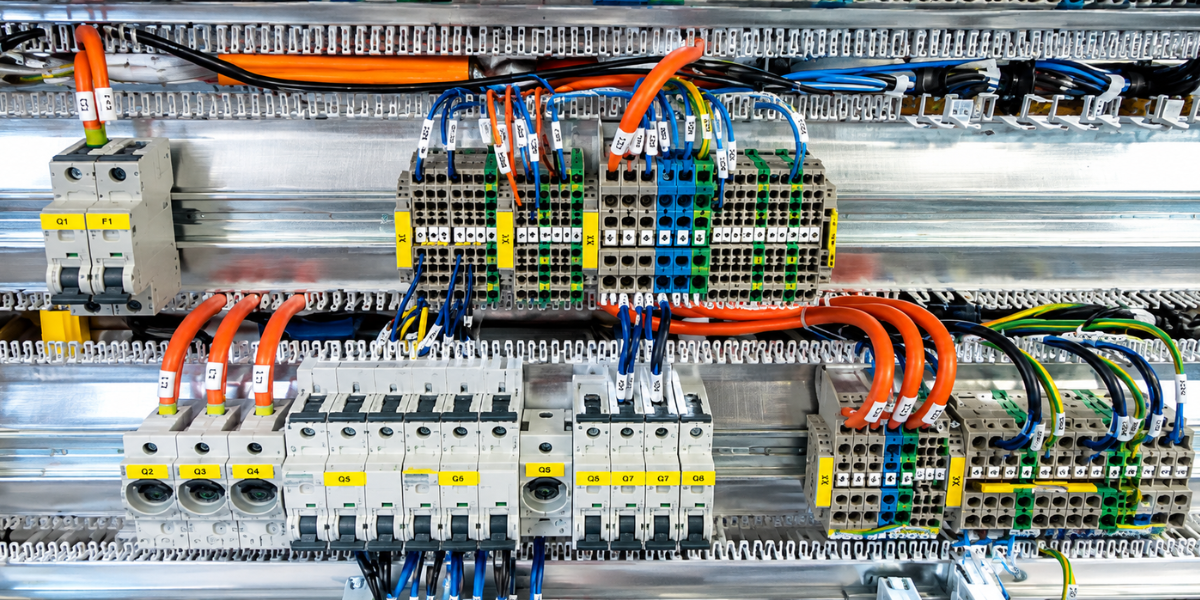

У монтажі шаф керування діє важливе правило: кабелі, прокладені до головного вимикача, повинні бути відповідним чином позначені, оскільки вони можуть залишатися під напругою навіть після вимкнення системи. Саме тому для таких провідників часто використовується помаранчевий колір.
Кабелі, розташовані після головного вимикача, зазвичай мають чорний колір. Таке кольорове маркування дає змогу монтажникам і технічному персоналу швидко ідентифікувати кабельні лінії.
Традиційно для надання кабелям помаранчевого кольору використовують термоусаджувальні трубки або маркувальні оболонки. Однак їх монтаж потребує додаткового часу, а під час термоусадки існує ризик пошкодження наконечників.
Основні переваги:
Економія часу — не потрібно додатково використовувати термоусаджувальні трубки або маркувальні обмотки.
Менше складських позицій — відпадає потреба зберігати окремі матеріали для маркування.
Менший зовнішній діаметр — полегшує прокладання кабелів у кабельних органайзерах.
Відсутність зморшок і нерівностей — забезпечує акуратний та професійний вигляд шафи керування.
Безпечне поводження з наконечниками — відсутність необхідності використовувати гарячий повітряний інструмент зменшує ризик їх пошкодження.
Кращий зовнішній вигляд — однорідне кольорове виконання забезпечує акуратну та структуровану кабельну розводку.
