Як правильно вибрати переріз кабелю: практичний посібник із струмового навантаження
Дізнайтеся більше про допустиму струмову навантажувальну здатність кабелів.
Допустима струмова навантажувальна здатність — це максимальний струм, який кабель може тривалий час проводити без перегрівання. Перевищення допустимого струмового навантаження може призвести до пошкодження ізоляції кабелю та, у найгіршому випадку, спричинити пожежу.
Що визначає допустиму струмову навантажувальну здатність?

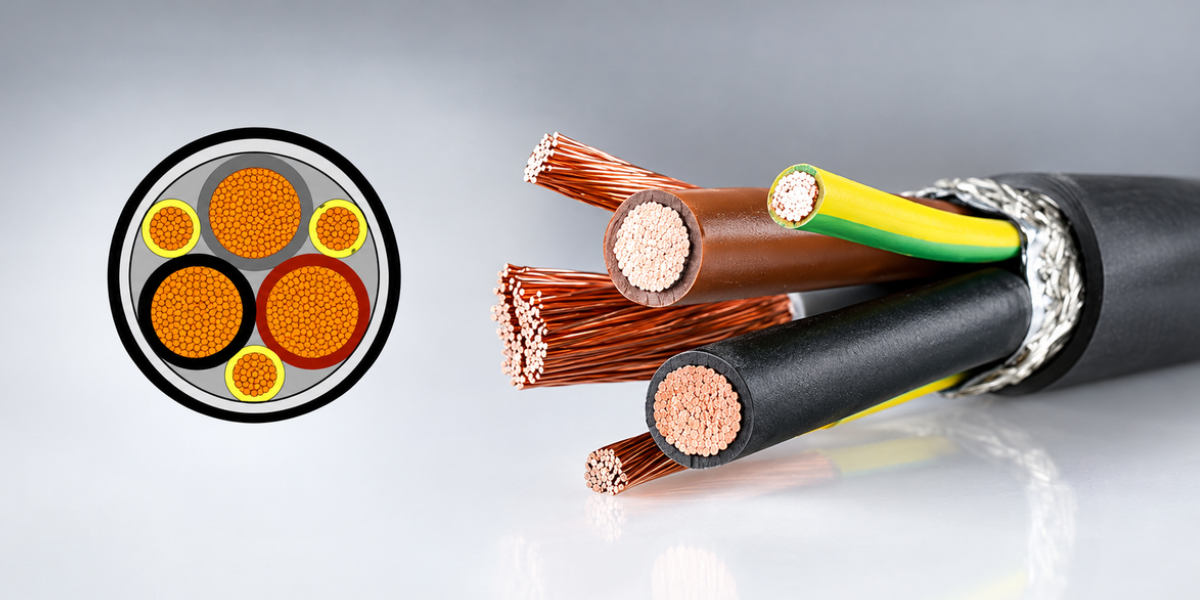

На величину струму, який кабель може безпечно проводити, впливає низка параметрів. Найважливішим із них є площа поперечного перерізу провідника. Простими словами: чим більший переріз жили, тим більший струм вона може безпечно проводити.
Крім того, під час розрахунку допустимої струмової навантажувальної здатності для реальних умов експлуатації необхідно враховувати коефіцієнти зниження допустимого навантаження (derating factors).
Основні фактори:
| Фактор | Значення |
|---|---|
| Матеріал провідника | Мідь має вищу електропровідність, ніж алюміній, тому за однакового перерізу мідний провідник має більшу допустиму струмову навантажувальну здатність. |
| Матеріал ізоляції | Визначає максимально допустиму робочу температуру кабелю. |
| Температура навколишнього середовища | Підвищення температури навколишнього середовища зменшує допустиму струмову навантажувальну здатність кабелю. |
| Спосіб прокладання | Відведення тепла залежить від того, чи прокладений кабель відкрито, у трубі, під землею тощо. Відповідно змінюється допустиме навантаження. |
| Кількість навантажених жил | Чим більше жил одночасно навантажені струмом, тим швидше нагрівається кабель. |
Для чого використовуються таблиці допустимого струмового навантаження?
Допустимі струмові навантаження для кабелів і проводів наведені в спеціальних таблицях з урахуванням типу кабелю та способу його прокладання.
Такі таблиці для різних перерізів провідників базуються на відповідних стандартах і допомагають правильно підібрати кабель для конкретного застосування.
Як визначити необхідний переріз провідника?
За допомогою таблиці допустимих струмових навантажень необхідний переріз провідника можна визначити усього за кілька кроків. Для цього потрібно знати розрахунковий (номінальний) струм, тобто фактичну потребу електричного навантаження.
Крок 1: Використайте таблицю в каталозі допустимих струмових навантажень
Знайдіть у таблиці в каталозі необхідний тип кабелю та відповідний спосіб його прокладання.
Після цього оберіть переріз провідника, допустима струмова навантажувальна здатність якого дорівнює або перевищує робочий струм у вашому застосуванні.
Крок 2: Врахуйте коефіцієнти зниження навантаження
Під час визначення необхідного перерізу також слід врахувати коефіцієнти зниження допустимого навантаження, якщо вони вже не враховані в таблиці.
Рекомендації щодо їх застосування, а також додаткову технічну інформацію можна знайти в наших технічних таблицях в каталогах.
Висновок: безпека починається з правильного розрахунку
Правильний вибір перерізу провідника є ключовою умовою безпечної та ефективної роботи електричної системи.
Занадто малий переріз провідника може спричинити його перегрівання, пошкодження ізоляції та, у найгіршому випадку, пожежу.
У наших технічних таблицях в каталозі ви знайдете таблиці допустимих струмових навантажень, а також багато іншої технічної інформації, представленої у зрозумілому та практичному форматі.
Ми допоможемо підібрати правильний кабель для вашого застосування.
