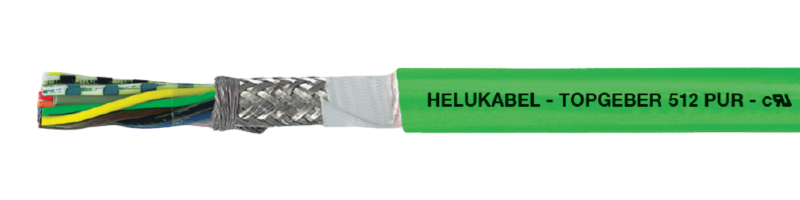

TOPGEBER 512 PUR
Надгнучкий кабель серводвигунів для використання у буксованих ланцюгах, по стандартам Siemens, Bosch Rexroth, Lenze та інших, 6 клас гнучкості жили, загальний екран, поліуретанова оболонка, стандарти ECOLAB® та DESINA®
Ці низькоємнісні кабелі для інкрементальних енкодерів або кабелі зворотного зв’язку за положенням передають керуючі імпульси, що забезпечують позиціонування та контроль робочих характеристик серводвигунів.
Кабелі використовуються як з’єднувальні кабелі для тахогенераторів, гальм і генераторів імпульсів у промисловому обладнанні, верстатах, системах керування та автоматизації, що зазнають значних механічних навантажень.
При використанні в енерголанцюгах необхідно дотримуватися відповідних вимог і правил монтажу.
EMC = електромагнітна сумісність
Для оптимізації характеристик EMC рекомендується забезпечити максимально широку кругову контактну поверхню мідного обплетення з обох кінців кабелю.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Спеціальний PUR-кабель зворотного зв’язку для енерголанцюгів відповідно до UL AWM Style 20233 та 20236, а також CSA
- Діапазон температур:
- при рухомому застосуванні: від −30°C до +80°C
- при стаціонарному прокладанні: від −40°C до +80°C
- Номінальна напруга:
- відповідно до Siemens: 30 В
- відповідно до Bosch Rexroth та Lenze: 300 В
- додаткова інформація — за запитом
- Випробувальна напруга змінного струму, 50 Гц:
- жила/жила: 2000 В
- жила/екран: 1000 В
- Ємність між жилами при 800 Гц:
- жила/жила: прибл. 70 нФ/км
- жила/екран: прибл. 110 нФ/км
- Опір ізоляції: мін. 20 МОм × км
- Опір зв’язку: макс. 250 Ом
- Мінімальний радіус вигину:
- при рухомому застосуванні: 10 × Ø кабелю
- при стаціонарному прокладанні: 6 × Ø кабелю
СТРУКТУРА КАБЕЛЮ
- Луджена мідь, особливо тонкодротяна, відповідно до DIN VDE 0295 клас 6, BS 6360 клас 6, IEC 60228 клас 6
- Ізоляція жил: спеціальний поліпропілен
- Кольорове маркування жил: за запитом
- Обмотка флісом для полегшення ковзання
- Загальний екран: обплетення з луджених мідних дротів із лудженою дренажною жилою; коефіцієнт покриття прибл. 85%
- Поліестерова фольга
ВЛАСТИВОСТІ
- Зовнішня оболонка: PUR
- Колір оболонки: зелений (RAL 6018) відповідно до DESINA® або помаранчевий
- Зовнішня оболонка з PUR: низька адгезія, надзвичайно висока стійкість до стирання, без галогенів, стійка до УФ-випромінювання, оливи, гідролізу та впливу мікроорганізмів
- Особливість: кабелі виготовляються відповідно до високих вимог до якості та відповідають стандарту DESINA®
- Завдяки спеціальній високоякісній ізоляції жил, PUR-оболонці та високогнучкому провіднику ці кабелі ідеально підходять для використання в енерголанцюгах та забезпечують високу функціональну надійність
- Оптимальна відповідність вимогам електромагнітної сумісності (EMC) завдяки обплетеному екрану з коефіцієнтом покриття прибл. 85%
- Особливо привабливий для експортно орієнтованих ринків завдяки схваленню UL/CSA
- Матеріали, що використовуються у виробництві, не містять кадмію та силікону, а також речовин, що негативно впливають на змочувальні властивості лакофарбових матеріалів
- Стійкий до мийних і дезінфекційних засобів відповідно до ECOLAB®
