TOPSERV® 109 PUR
ЗАСТОСУВАННЯ
HELUKABEL TOPSERV® 109 PUR спеціально розроблений для передачі електроенергії в серводвигунових системах — без інтегрованих керуючих жил для функцій гальмування або температурного захисту.
Виробництво кабелю здійснюється відповідно до специфікацій відомих виробників серводвигунів і систем керування.
Кабелі використовуються, зокрема, у верстатобудуванні, промисловому та робототехнічному обладнанні, а також у системах автоматизації, приводної техніки, керування та виробничих технологіях.
Особливо цікавий для експортно орієнтованого машинобудування та виробництва промислового обладнання.
EMC = електромагнітна сумісність.
Для оптимізації характеристик EMC рекомендується забезпечити велику площу кругового контакту мідного обплетення з обох кінців кабелю.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- PUR-кабель для двигунів і серводвигунів відповідно до UL Std. 758 (AWM) Style 21209
- Діапазон температур
- рухоме застосування: від −30°C до +80°C
- стаціонарне прокладання: від −40°C до +90°C
- Номінальна напруга
- VDE AC U₀/U: 600/1000 В
- UL (AWM) AC: 1000 В
- Випробувальна напруга змінного струму, 50 Гц: 4000 В
- Мінімальний радіус вигину
- рухоме застосування: 7,5 × зовнішній Ø
- стаціонарне прокладання: 4 × зовнішній Ø

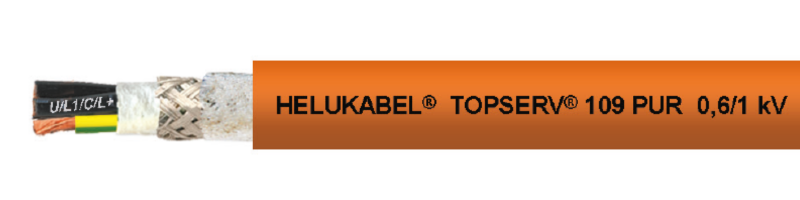

СТРУКТУРА КАБЕЛЮ
- Оголений тонкодротяний мідний провідник відповідно до DIN VDE 0295 клас 6 / IEC 60228 клас 6
- Ізоляція жил: PP (поліпропілен)
- Маркування жил:
- силові жили
- жила 1: чорна з маркуванням U/L1/C/L+
- жила 2: чорна з маркуванням V/L2
- жила 3: чорна з маркуванням W/L3/D/L−
- G = із захисною жилою GN-YE
- Обмотка: поліестерова фольга з флісовим покриттям
- Силові жили скручені з оптимальним кроком скручування та стабілізувальним заповнювачем
- Екран: обплетення з луджених мідних дротів, коефіцієнт покриття прибл. 85%
- Обмотка: поліестеровий фліс
- Зовнішня оболонка: PUR
- Колір оболонки: див. таблицю
- Маркування довжини: у метрах
ВЛАСТИВОСТІ
- Стійкий до УФ-випромінювання, олив, мастил, охолоджувальних рідин, гідравлічних рідин, мікроорганізмів, численних лугів і розчинників, а також хімічних мийних засобів та дезінфектантів
- Низька адгезія
- Низька ємність
- Підходить для використання в енерголанцюгах
- Не містить галогенів
- Кабелі виготовляються відповідно до високих вимог до якості та відповідають стандарту DESINA®
- Матеріали, що використовуються під час виробництва, не містять кадмію та силікону, а також речовин, що негативно впливають на змочувальні властивості лакофарбових матеріалів
СТАНДАРТИ
- Вогнестійкість / уповільнене поширення полум’я: відповідно до DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, CSA FT1, UL VW-1
- Сертифікації та схвалення:
- ECOLAB®
