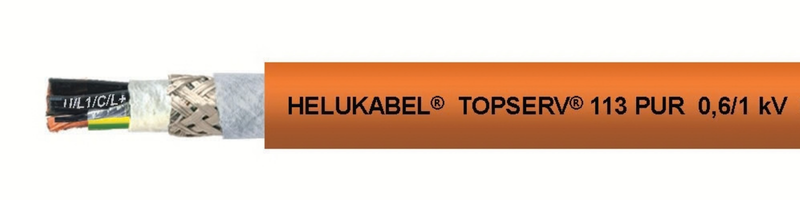

TOPSERV® 113 PUR
ЗАСТОСУВАННЯ
HELUKABEL TOPSERV® 113 PUR забезпечує ідеальне поєднання силових жил із жилами керування для функції гальмування та термозахисту.
Виробництво здійснюється відповідно до специфікацій відомих виробників сервоприводів та систем керування. Вони використовуються, наприклад, у машинобудуванні, будівництві промислових установок та робототехніці, а також у технологіях автоматизації, приводній техніці, техніці керування та виробничих технологіях. Привабливе рішення для експортно-орієнтованого машинобудування та будівництва установок.
ЕМС = Електромагнітна сумісність; для оптимізації властивостей ЕМС ми рекомендуємо забезпечити двосторонній та суцільний контакт великої площі мідного обплетення.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Кабель двигуна та серводвигуна з поліуретановою (PUR) оболонкою відповідно до UL Std. 758 (AWM) Style 21209
- Температурний діапазон:
- гнучкий: від -30 °C до +80 °C
- фіксований: від -40 °C до +90 °C
- Номінальна напруга:
- VDE AC U0/U 600/1000 V
- UL (AWM) AC 1000 V
- Випробувальна напруга змінного струму (50 Гц): 4000 В
- Мінімальний радіус вигину:
- гнучке застосування — 7,5 × зовнішній діаметр
- фіксоване застосування — 4 × зовнішній діаметр
СТРУКТУРА КАБЕЛЮ
- Жила: мідна дріт без покриття (гола), особливо гнучка багатодротяна (клас гнучкості 6 згідно з DIN VDE 0295 / IEC 60228)
- Ізоляція жил: поліпропілен (PP)
- Маркування жил:
- Силові жили:
- Жила 1: чорна з маркуванням U/L1/C/L+
- Жила 2: чорна з маркуванням V/L2
- Жила 3: чорна з маркуванням W/L3/D/L-
- Жили керування (Bosch, Divers):
- Жила 1: чорна з маркуванням BR1
- Жила 2: біла з маркуванням BR2 19-дротяна луджена допоміжна (дренажна) жила в парі керування
- Жили керування (Siemens):
- Жила 1: чорна з маркуванням BR1
- Жила 2: біла з маркуванням BR2
- Жили керування (Lenze):
- Жила 1: коричнева з маркуванням BR1
- Жила 2: біла з маркуванням BR2
- Маркування заземлення:
- G = із жилою заземлення (жовто-зелена)
- x = без жили заземлення
- Екрановані жили: жили керування в парах, з луджених мідних дротів, щільність покриття прибл. 85%
- Силові жили скручені з оптимальним кроком скрутки та стабілізувальним заповнювачем
- Розділова обмотка з нетканого матеріалу (флісу), що полегшує ковзання
- Екран: плетений екран з луджених мідних дротів, щільність покриття прибл. 85%
- Зовнішня оболонка: PUR
- Маркування довжини: у метрах
ВЛАСТИВОСТІ
- стійкий до: УФ-випромінювання, мастил, консистентних мастил, охолоджувальних рідин, гідравлічних рідин, мікроорганізмів, численних лугів і розчинників, а також мийних і дезінфікувальних засобів відповідно до ECOLAB®
- низька адгезія
- низька ємність
- придатний для використання в буксирувальних (кабельних) ланцюгах
- Ці кабелі виготовлені відповідно до високих стандартів якості та відповідають вимогам стандарту DESINA®
- Матеріали, використовувані під час виробництва, не містять кадмію, силікону та речовин, що погіршують змочувальні властивості лакофарбових покриттів (PWIS-free / LABS-free)
