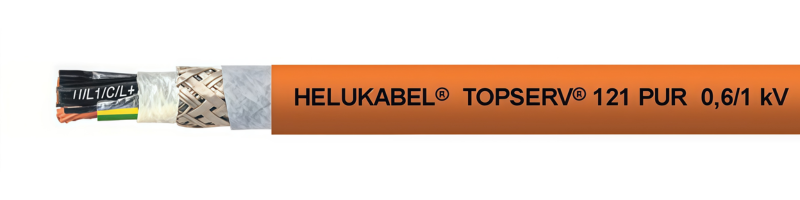

TOPSERV® 121 PUR
ЗАСТОСУВАННЯ
У кабелі HELUKABEL TOPSERV® 121 PUR силові жили оптимально поєднані з керувальними жилами для функцій гальмування та термозахисту. Виробництво кабелів здійснюється відповідно до технічних вимог провідних виробників сервоприводів і систем керування.
Кабелі застосовуються, зокрема, у машинобудуванні, виробництві обладнання та робототехніці, а також у системах автоматизації, приводній техніці, технологіях керування та виробничих технологіях. Особливо актуальні для машинобудівного та промислового обладнання, орієнтованого на експорт.
EMC (Electromagnetic Compatibility) — електромагнітна сумісність. Для оптимізації характеристик EMC рекомендується забезпечити двосторонній, суцільний і максимально повний контакт мідного обплетення з корпусом або заземлювальною поверхнею.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
PUR-кабель для двигунів та сервоприводів відповідно до UL Std. 758 (AWM), Стиль 21209
- Діапазон температур:
- у гнучкому режимі: від −30 °C до +80 °C
- у стаціонарному режимі: від −40 °C до +90 °C
- Номінальна напруга:
- VDE, змінний струм (AC), U₀/U: 600/1000 В
- UL (AWM), змінний струм (AC): 1000 В
- випробувальна напруга змінного струму (AC), 50 Гц: 4000 В
- Мінімальний радіус вигину:
- у гнучкому режимі: 7,5 × зовнішній діаметр
- у стаціонарному режимі: 4 × зовнішній діаметр
СТРУКТУРА КАБЕЛЮ
- Неізольований мідний провідник, особливо тонкожильний, відповідно до DIN VDE 0295, клас 6 / IEC 60228, клас 6
- Ізоляція жил: PP (поліпропілен)
- Маркування жил:
Силові жили:
Жила 1: чорна, з маркуванням U/L1/C/L+
Жила 2: чорна, з маркуванням V/L2
Жила 3: чорна, з маркуванням W/L3/D/L−
Керувальні жили:
Пара 1: чорна, з маркуванням № 5+6
Пара 2: чорна, з маркуванням № 7+8
- G = із захисною жилою GN-YE (зелено-жовта),
x = без захисної жили - Дренажний провідник у керувальній парі
- Екрановані жили: керувальні жили, сформовані в пари, з луджених мідних провідників; приблизне покриття екрана — 85 %
- Силові жили: скручені з оптимальним кроком скручування та стабілізувальним заповнювачем
- Обмотка: флісовою стрічкою, що сприяє ковзанню під час руху
- Екран: обплетення з луджених мідних провідників; приблизне покриття — 85 %
- Зовнішня оболонка: PUR (поліуретан)
- Маркування довжини: у метрах
ВЛАСТИВОСТІ
- Стійкість: до УФ-випромінювання, олив, мастил, охолоджувальних рідин, гідравлічних рідин, мікроорганізмів, численних лугів і розчинників, а також мийних і дезінфекційних засобів
- Низька адгезія
- Низька ємність
- Обмежена стійкість до кручення
- Безгалогеновий
- Кабелі виготовляються відповідно до високих вимог щодо якості. Усі кабелі помаранчевого кольору відповідають стандарту DESINA®.
- Матеріали, що використовуються під час виробництва, не містять кадмію та силікону, а також не містять речовин, що негативно впливають на змочувальні властивості лакофарбових покриттів.
СТАНДАРТИ
- Вогнестійкість відповідно до стандартів DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2, UL VW-1, CSA FT1
- Сертифікати та дозволи: ECOLAB®
