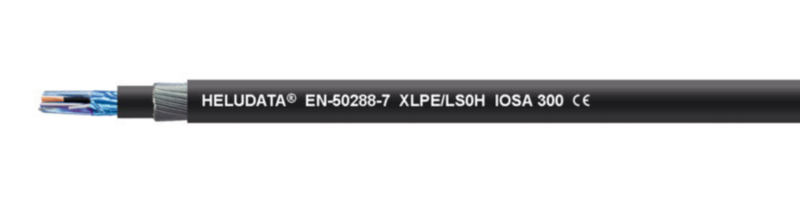

HELUDATA® EN-50288-7 XLPE/LS0H IOSA 300
Броньований інструментальний кабель (SWA) з індивідуальним та загальним фольгованим екраном, для прокладання на вулиці та в грунті, оболонка стійка до нафтопродуктів, з розширеними протипожежними характеристиками, броня – сталеві оцинковані дроти
ЗАСТОСУВАННЯ
Для передавання цифрових та аналогових сигналів у складних умовах експлуатації, зокрема в нафтовій, газовій та нафтохімічній промисловості. Кабелі придатні для стаціонарного прокладання в сухих і вологих приміщеннях, на відкритих майданчиках та в підземних мережах.
Виріб відповідає вимогам Директиви з низьковольтного обладнання 2014/35/ЄС.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Інструментальний кабель відповідно до EN 50288-7
- Температурний діапазон
- при гнучкому використанні: -5°C до +50°C
- при стаціонарному прокладанні: -30°C до +90°C
- Номінальна напруга: U AC 300 В
- Випробувальна напруга
- жила/жила — 1500 В
- жила/екран — 1500 В
- Мінімальний радіус вигину
- при стаціонарному прокладанні — 10× зовнішній Ø
- Опір ізоляції: 5000 МОм×км
- Взаємна ємність: макс. 150 пФ/м
- Індуктивність: макс. 1 мГн/км
- Співвідношення L/R
- 0,5 мм² < 25 мкГн/Ом
- 0,75 мм² < 25 мкГн/Ом
- 1 мм² < 25 мкГн/Ом
- 1,5 мм² < 40 мкГн/Ом
- 2,5 мм² < 60 мкГн/Ом
СТРУКТУРА КАБЕЛЮ
- Багатодротяна мідна жила без покриття відповідно до DIN VDE 0295 кл.2 / IEC 60228 кл.2
- Ізоляція жил: XLPE відповідно до EN 50290-2-29
- Жили скручені у пари, трійки або четвірки
- Елементи кабелю скручені з оптимальним кроком скрутки
- Ідентифікація жил:
- пари: WH, BK
- трійки: WH, BK, RD
- четвірки: WH, BK, RD, GY
- білі жили з безперервною чорною нумерацією
- Індивідуальний екран: пари, трійки або четвірки з індивідуальним екрануванням стрічкою AL/PE поверх лудженого мідного дренажного провідника (суцільний 0,6 мм)
- Кабельні елементи скручені з оптимальним кроком
- Загальний екран: стрічка AL/PE поверх лудженого багатодротяного мідного дренажного провідника (7×0,3 мм)
- Внутрішня оболонка: LSOH відповідно до EN 50290-2-27
- Броня: один шар оцинкованих круглих сталевих дротів відповідно до EN 10257-1
- Зовнішня оболонка: LSOH відповідно до EN 50290-2-27
- Колір зовнішньої оболонки: чорний або синій
- З метричним маркуванням довжини
ВЛАСТИВОСТІ
- Низьке затухання сигналу та низька взаємна ємність забезпечують передачу на великі відстані
- Кабельні елементи виготовлені з негігроскопічних матеріалів
СТАНДАРТИ
- Вогнестійкість відповідно до DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
- Випробування на поширення полум’я на пучку кабелів відповідно до DIN VDE 0482-332-3-22 / DIN EN 60332-3-22 / IEC 60332-3-22 (кат. A)
- Безгалогенність відповідно до DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
- Корозійна активність газів горіння відповідно до DIN VDE 0482-754-2 / DIN EN 60754-2 / IEC 60754-2
- Щільність диму відповідно до DIN VDE 0482-1034-1+2 / DIN EN 61034-1+2 / IEC 61034-1+2
- Стійкість до нафтопродуктів відповідно до ICEA S-73-532 / NEMA WC 57
- Стійкість до УФ-випромінювання відповідно до UL 1581 розділ 1200
ПРИМІТКИ
- Альтернативне позначення: RE-2X(St)HRH PiMF
- Придатний для прямого прокладання в ґрунті
- Провідник виконаний у метричній системі (мм²). Позначення AWG є приблизним і наведене лише для довідки.
- Також пропонуються кабельні вводи HELUTOP® HT-MS-EX-d / e4
