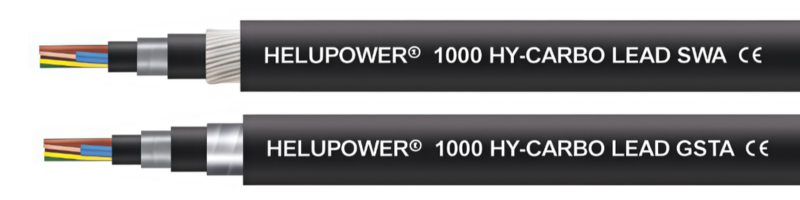

HELUPOWER® 1000 HY-CARBO LEAD GSTA - це броньований силовий та контрольний кабель зі свинцевою оболонкою зі зниженим поширенням полум’я та зменшеним виділенням токсичних/корозійних газів і густого диму у разі пожежі.
HELUPOWER® 1000 HY-CARBO LEAD GSTA призначений для використання в цивільному та промисловому середовищі; при стаціонарному прокладанні може також безпосередньо прокладатися в ґрунті без додаткового захисту.
Броня забезпечує надійний механічний захист, зокрема в умовах важкої експлуатації та небезпечних середовищах, а також забезпечує захист від термітів і гризунів.
Виріб відповідає вимогам Директиви з низьковольтного обладнання 2014/35/EU.
Технічні дані
• Силовий та контрольний кабель LSLH відповідно до IEC 60502
• Температурний діапазон
стаціонарне прокладання: -20°C до +70°C (90°C на жилі)
температура при короткому замиканні макс. 250°C
• Номінальна напруга
U₀/U 0,6 / 1 кВ
• Випробувальна напруга
3500 В AC протягом 5 хв.
8400 В DC протягом 5 хв.
• Мінімальний радіус вигину
при стаціонарному прокладанні 20 × Ø кабелю
• Опір ізоляції 100 МОм×км
Конструкція кабелю
• Мідна жила без покриття, багатодротяна, відповідно до DIN VDE 0295 кл. 2 / IEC 60228 кл. 2
• Ізоляція жил: XLPE відповідно до IEC 60502-1, BS 50290-2-29 та EN 50363-0
• Маркування жил відповідно до HD 308 S2
• Внутрішнє покриття: PVC
• Герметизуюча свинцева оболонка
• Внутрішня оболонка: PVC
• Броня: подвійна броня зі сталевої оцинкованої стрічки відповідно до IEC 60502-1
• Зовнішня оболонка: PVC, стійкий до вуглеводнів
• Колір зовнішньої оболонки: чорний
Властивості
• Стійкий до вуглеводнів
• Стійкий до масел
• Стійкий до гризунів та термітів
• Не поширює горіння
• Низьке димовиділення, низький вміст галогенів (LSLH)
• Придатний для прямого прокладання в ґрунті
• Стійкий до УФ-випромінювання
Випробування
• На нерозповсюдження горіння відповідно до DIN VDE 482-332-1-2, DIN EN 60332-1-2, IEC 60332-1-2
• Випробування на поширення полум’я по пучку кабелів відповідно до DIN VDE 0482-332-3-24 / DIN EN 60332-3-24 / IEC 60332-3-24 (кат. C, 20 хв.)
• Низький вміст галогеноводневих газів відповідно до DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
• Стійкість до УФ та сонячного випромінювання відповідно до UL 1581 розд. 1200
Примітка
• Бронювання оцинкованим сталевим дротом (SWA) – за запитом
• Інше маркування жил – за запитом
