Ecoflex® 10
Кабель low loss, аналог LMR-400-UF, гнучка мідна жила (7 провідників), діелектрик спінений поліетилен, подвійний екран - мідна фольга+мідне обплетення, оболонка-погодостійкий ПВХ, загальний Ø10.2 мм, макс. частота 6 ГГц, затухання на 6 ГГц - 37 дБ/100 м
Ecoflex® 10 - коаксіальний кабель Low Loss (з низькими втратами сигналу) :
- низькі втрати сигналу (затухання)
- висока гнучкість
- стійкість до ультрафіолету
- частотний діапазон до 6 ГГц включно
- шар фольгованого мідного екрану - забезпечує більшу кількість циклів згинань кабелю, у порівнянні з алюмінієвою фольгою.
- Маса: 129 кг/км
- Мінімальний радіус вигину: 4 × Ø при одноразовому вигині, 8 × Ø при повторному
- Температурний діапазон:
- від -55 до +85 °C (транспортування та стаціонарний монтаж)
- від -40 до +85 °C (мобільне застосування)
- Міцність на розрив: 600 Н
Електричні характеристики при 20 °C
- Ємність (1 кГц): 78 нФ/км
- Коефіцієнт швидкості: 0,85
- Затухання екранування на 1 ГГц: ≥ 90 дБ
- Омічний опір внутрішнього провідника (постійний струм): ≤ 3,5 Ом/км
- Омічний опір зовнішнього провідника (постійний струм): 6,6 Ом/км
- Опір ізоляції: ≥ 10 ГОм·км
- Випробувальна напруга (провід/екран, постійний струм): 7 кВ
- Максимальна робоча напруга: 5 кВ
Затухання (дБ/100 м при 20 °C)
| 5 MHz | 0.76 | 1000 MHz | 13.49 |
| 10 MHz | 1.14 | 1296 MHz | 15.68 |
| 50 MHz | 2.66 | 1500 MHz | 17.01 |
| 100 MHz | 3.80 | 1800 MHz | 18.91 |
| 144 MHz | 4.66 | 2000 MHz | 20.14 |
| 200 MHz | 5.51 | 2400 MHz | 22.42 |
| 300 MHz | 6.94 | 3000 MHz | 25.37 |
| 432 MHz | 8.46 | 4000 MHz | 29.55 |
| 500 MHz | 9.12 | 5000 MHz | 33.44 |
| 800 MHz | 11.88 | 6000 MHz | 37.05 |

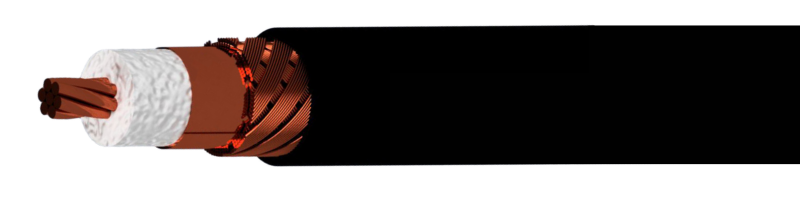

- Внутрішній провідник: багатодротовий мідний (Cu) дріт
- Діаметр внутрішнього провідника: 2,85 мм (7 × 1,0 мм, 10 AWG)
- Діелектрик: спінений осередковий поліетилен (PE) з оболонкою
- Діаметр діелектрика: 7,2 мм
- Зовнішній провідник 1: мідна (Cu) фольга з перекриттям
- Коефіцієнт екранування 1: 100 %
- Зовнішній провідник 2: мідне (Cu) обплетення з голих мідних дротів
- Коефіцієнт екранування 2: 75 %
- Загальний діаметр зовнішнього провідника: 7,9 мм
- Оболонка: чорний ПВХ, стабілізований до УФ
