Ecoflex® 5

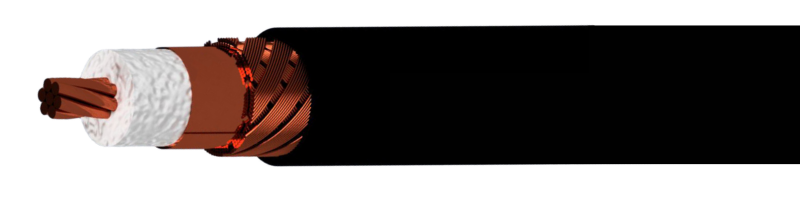

Аналог LMR-195-UF, гнучка мідна жила, діелектрик спінений поліетилен, екран - мідна фольга + мідне обплетення, оболонка - погодостійкий ПВХ, діаметр 5,5 мм, макс. частота 6 ГГц, затухання на 6 ГГц - 74 дБ/100 м
Ecoflex 5 — це інноваційний коаксіальний кабель, який є оптимальним вибором у випадках, коли потрібна надзвичайна гнучкість, мінімальні втрати сигналу та можливість роботи в мікрохвильовому діапазоні. Кабель підходить для широкого спектра ВЧ-застосувань.
- Маса: 42 кг/км
- Мінімальний радіус вигину: 5 × Ø для одиночного, 10 × Ø для повторного вигину
- Температурний діапазон:
- від -55 до +85 °C (транспортування та стаціонарний монтаж)
- від -40 до +85 °C (мобільне застосування)
- Допустиме зусилля на розтягування: 150 Н
- Ємність (1 кГц): ≈ 82 нФ/км
- Коефіцієнт швидкості: 0,80
- Екранування (затухання на 1 ГГц): ≥ 85 дБ
- Омічний опір внутрішнього провідника: ≤ 15 Ом/км
- Омічний опір зовнішнього провідника: 17 Ом/км
- Опір ізоляції: ≥ 5 ГОм·км
- Випробувальна напруга постійним струмом (дріт/екран): 4 кВ
- Максимальна робоча напруга: 2,5 кВ
Затухання (дБ/100 м при 20 °C)
| 10 MHz | 2.66 | 1000 MHz | 26.13 |
| 20 MHz | 3.80 | 1296 MHz | 29.93 |
| 50 MHz | 5.32 | 1500 MHz | 32.59 |
| 100 MHz | 7.60 | 1800 MHz | 36.59 |
| 144 MHz | 8.74 | 2000 MHz | 38.95 |
| 200 MHz | 10.21 | 2400 MHz | 43.23 |
| 300 MHz | 12.83 | 3000 MHz | 49.40 |
| 432 MHz | 16.29 | 4000 MHz | 57.95 |
| 500 MHz | 18.05 | 5000 MHz | 66.03 |
| 800 MHz | 22.90 | 6000 MHz | 74.10 |
- Внутрішній провідник: багатожильний мідний (Cu) дріт
- Діаметр внутрішнього провідника: 1,44 мм (19 × 0,287 мм, 17 AWG)
- Ізоляція: спінений поліетилен (PE) з оболонкою
- Діаметр ізоляції: 3,7 мм
- Зовнішній провідник 1: накладна мідна (Cu) фольга
- Коефіцієнт екранування: 100 %
- Зовнішній провідник 2: мідне (Cu) екранування з оголених мідних дротів
- Коефіцієнт екранування: 80 %
- Діаметр зовнішнього провідника: 4,2 мм
- Оболонка: чорний ПВХ
