Ecoflex® 7

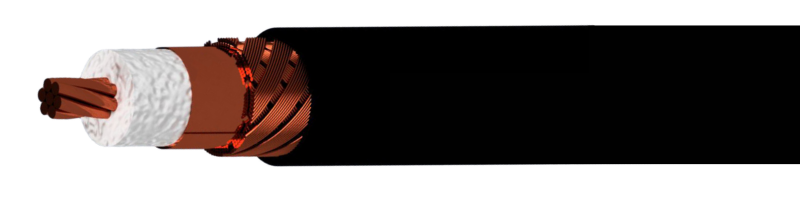

Аналог LMR-240-UF, гнучка мідна жила, діелектрик спінений поліетилен, екран - мідна фольга + мідне обплетення, оболонка - погодостійкий ПВХ, загальний діаметр 7,3 мм, макс. частота 6 ГГц, затухання на 6 ГГц - 55 дБ/100 м
Ecoflex 7 — це інноваційний і універсальний коаксіальний кабель, що підходить для широкого спектра застосувань. Він вирізняється надзвичайною гнучкістю, вкрай низьким затуханням та стійкістю до радіації.
- Маса: 70 кг/км
- Мінімальний радіус вигину: 4 × Ø при одноразовому, 8 × Ø при багаторазовому вигині
- Температурний діапазон:
- від -55 до +85 °C — транспортування та стаціонарний монтаж
- від -40 до +85 °C — мобільне застосування
- Допустиме зусилля на розтягування: 300 Н
Електричні характеристики при 20 °C
- Ємність (1 кГц): 78 нФ/км
- Коефіцієнт швидкості: 0,85
- Затухання екранування на 1 ГГц: ≥ 90 дБ
- Омічний опір внутрішнього провідника: ≤ 9,0 Ом/км
- Омічний опір зовнішнього провідника: 8,7 Ом/км
- Опір ізоляції: ≥ 10 ГОм·км
- Випробувальна напруга постійним струмом (дріт/екран): 10 кВ
- Максимальна робоча напруга: 8 кВ
Затухання (дБ/100 м при 20 °C)
| 5 MHz | 0.76 | 1000 MHz | 13.49 |
| 10 MHz | 1.14 | 1296 MHz | 15.68 |
| 50 MHz | 2.66 | 1500 MHz | 17.01 |
| 100 MHz | 3.80 | 1800 MHz | 18.91 |
| 144 MHz | 4.66 | 2000 MHz | 20.14 |
| 200 MHz | 5.51 | 2400 MHz | 22.42 |
| 300 MHz | 6.94 | 3000 MHz | 25.37 |
| 432 MHz | 8.46 | 4000 MHz | 29.55 |
| 500 MHz | 9.12 | 5000 MHz | 33.44 |
| 800 MHz | 11.88 | 6000 MHz | 37.05 |
- Внутрішній провідник: багатожильний мідний (Cu) дріт
- Діаметр внутрішнього провідника: 1,9 мм (19 × 0,38 мм, 14 AWG)
- Ізоляція: спінений поліетилен (PE) з оболонкою
- Діаметр ізоляції: 5,0 мм
- Зовнішній провідник 1: накладна мідна (Cu) фольга
- Коефіцієнт екранування: 100 %
- Зовнішній провідник 2: мідне (Cu) екранування з оголених мідних дротів
- Коефіцієнт екранування: 85 %
- Діаметр зовнішнього провідника: 5,7 мм
- Оболонка: чорний ПВХ, стійкий до ультрафіолету
