Застосування

• Монтаж у приміщенні та на відкритому повітрі

Технічні характеристики

• Опір ізоляції (при 20 ºC): ≥10000 МОм·км
• Опір внутрішнього провідника при постійному струмі: ≤1,62 Ом/км при 20 °C
• Опір зовнішнього провідника при постійному струмі: ≤3,3 Ом/км при 20 °C
• Електрична міцність ізоляції (1 хв): 6000 В, без тріщин
• Хвильовий опір: 50 ± 2 Ом
• Погонна ємність: 76 пФ/м
• Ефективність екранування: ≥120 дБ (30～1000 мГЦ)
• Відносна швидкість поширення сигналу: 87%
• Інтермодуляція 3-го порядку: <−115 дБм (910 МГц, 1800 МГц; 2×43 дБм)
• Зворотні втрати:
  • 0,69–0,96 ГГц: ≤1,15
  • 1,67–2,2 ГГц: ≤1,15
  • 2,2–2,7 ГГц: ≤1,20
  • 3,3–3,8 ГГц: ≤1,20
  • 5,0–5,8 ГГц: ≤1,30
• Максимальне зусилля розтягування: 1130 Н
• Орієнтовна маса: 18,0 кг/100 м
• Стійкість до стискання: 14.0 Н/мм
• Мінімальний радіус вигину:
  • одиночний: 80 мм
  • повторні згинання: 125 мм
• Міцність оболонки на розрив: ≥15 МПа
• Відносне подовження оболонки: ≥500 %
• Мінімальна температура монтажу: −25 °C
• Температура зберігання: −55 °C … +85 °C
• Робоча температура: −40 °C … +85 °C
• Робочий діапазон частот: 0–8,8 ГГц

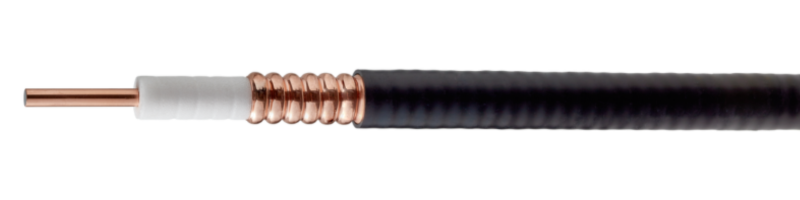

Структура кабелю

• Провідник: алюміній, покритий міддю, 4.80±0.05мм
• Діелектрик: фізично спінений поліетилен (Foam PE), 12.2±0.20 мм
• Зовнішній провідник: гофрована мідна трубка,13.90±0.25 мм
• Зовнішня оболонка: чорний PE, 15.70±0.20 мм

Затухання (дБ/100 м)
