Застосування

• Монтаж у приміщенні та на відкритому повітрі

Технічні характеристики

• Опір ізоляції (при 20 ºC): ≥10000 МОм·км
• Діелектрична напруга (1 хвилина, постійний струм): 2500 В (без тріщин)
• Хвильовий опір: 50 ± 2 Ом
• Погонна ємність: 83 пФ/м
• Коефіцієнт укорочення: 70%
• Ефективність екранування: ≥120 дБ (30～1000 мГЦ)
• Відносна швидкість поширення: 83%
• Інтермодуляція 3-го порядку: <-155 дБм
• Максимальне зусилля розтягування: 800Н
• Орієнтовна маса: 15.6 кг/100м
• Стійкість до стискання: 19.6 Н/мм
• Мінімальний радіус вигину:
  • одиночний: 17 мм
  • повторні згинання: 55 мм
• Згинальний момент: 2.7 Нм
• Відносне подовження оболонки: ≥125 %
• Міцність оболонки на розрив: ≥10 МПа, ≤±30 %
• Зміна відносного подовження оболонки: ≤±30 %
• Мінімальна температура монтажу: −25 °C
• Температура зберігання: −55 °C … +85 °C
• Робоча температура: −40 °C … +85 °C
• Робочий діапазон частот: 0–10,2 ГГц
• Втрати на відбиття (коефіцієнт стоячої хвилі):
  • 0,69–0,96 ГГц ≤ –24 дБ
  • 1,67–2,2 ГГц ≤ –24 дБ
  • 2,2–2,7 ГГц ≤ –23,1 дБ

  • 3,3–3,8 ГГц ≤ –23,1 дБ

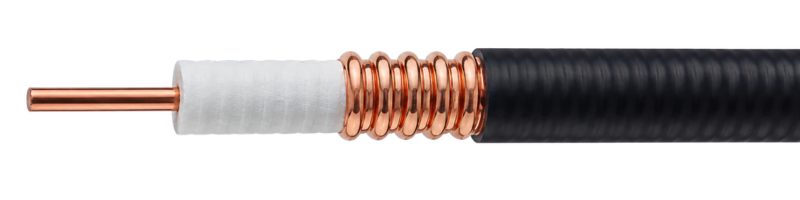

Структура кабелю

• Провідник: алюміній, покритий міддю, 3.58±0.03 мм
• Діелектрик: фізично спінений поліетилен (Foam PE), 9,8±0,15 мм
• Зовнішній провідник: гофрована мідна трубка, 12.00 мм
• Зовнішня оболонка: чорний LSZH, 13.4±0.2 мм

Затухання (дБ/100 м при 20 °C)
