Застосування

• Монтаж у приміщенні та на відкритому повітрі

Технічні характеристики

• Опір ізоляції (при 20 ºC): ≥10000 МОм·км
• Електрична міцність ізоляції (1 хв): 10000 В без тріщин
• Хвильовий опір: 50 ± 2 Ом
• Погонна ємність: 76 пФ/м
• Ефективність екранування: ≥120 дБ (30～1000 мГЦ)
• Відносна швидкість поширення сигналу: 87%
• Інтермодуляція 3-го порядку: <−155 дБм
• Зворотні втрати:
  • 0,69–0,96 ГГц: ≤23,1
  • 1,67–2,2 ГГц: ≤23,1
  • 2,2–2,7 ГГц: ≤20,8
  • 3,3–3,8 ГГц: ≤20,8
• Максимальне зусилля розтягування: 1590 Н
• Орієнтовна маса: 36,0 кг/100 м
• Стійкість до стискання: 14.0 Н/мм
• Мінімальний радіус вигину:
  • одиночний: 127 мм
  • повторні згинання: 250 мм
• Міцність оболонки на розрив: ≥15 МПа
• Відносне подовження оболонки: ≥500 %
• Мінімальна температура монтажу: −25 °C
• Температура зберігання: −55 °C … +85 °C
• Робоча температура: −40 °C … +85 °C
• Робочий діапазон частот: 0–5.0 ГГц

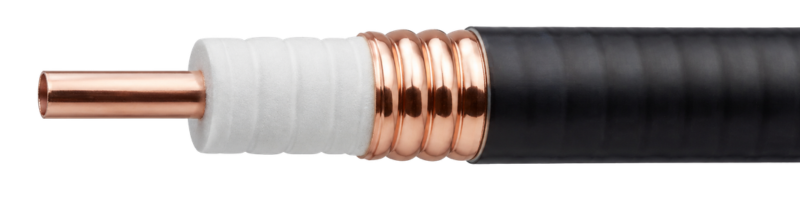

Структура кабелю

• Провідник: мідна труба, 9.00±0.10 мм
• Діелектрик: фізично спінений поліетилен (Foam PE), 22.2±0.20 мм
• Зовнішній провідник: гофрована мідь, 24.9mm±0.30 мм
• Зовнішня оболонка: чорний PE, 27.30mm±0.30мм

Затухання (дБ/100 м при 20 °C)
