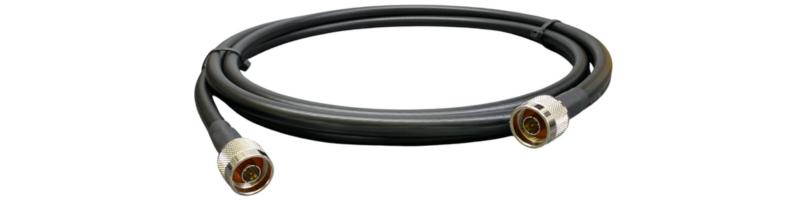

Місце з'єднання роз'єму з кабелем герметизовано термоусадкою. Збірка протестована на втрати сигналу та коефіцієнт стоячої хвилі (див. pdf-файл з тех. характеристиками).
Кабель: аналог SLL-400, RG-8, LMR-400, WL400
- Монтаж на відкритому повітрі та у приміщенні
- Імпеданс: 50 Ом
- Частотний діапазон: до 6 ГГц
- Внутрішній провідник: моножильний, з обмідненого алюмінію (CCA), Ø 2.74 ± 0.025 мм
- Діелектрик: з фізичної спіненої поліетиленової піни (Foam PE), Ø 7.24 ± 0.13 мм
- Перший екран: алюмінієва фольга, Ø 7.4 мм
- Другий екран: обплетення з лудженого обмідненого алюмінію (TCCAA Wire), Ø 8.13 мм
- Зовнішня оболонка: чорний поліетилен (Black PE) товщиною 10.16 ± 0.20 мм
Роз'єми: N-type male (штекер), обжимний, прямий, N02-07C-QF
- Виробник - Італія
- Корпус, гайка, гільза - латунь
- Центральний контакт - латунь
- Ізолятор - PTFE
- Хвильовий опір: 50 Ом
- Частотний діапазон: DC – 11 ГГц
- VSWR: ≤1.25 на частоті 6 ГГц
- Робоча напруга: 500 Vrms
- Випробувальна діелектрична напруга: 1500 Vrms
- Опір ізоляції: ≥ 5000 МОм
- Відповідає стандарту MIL-STD-348A
- Відповідає стандарту RoHS
Кількість циклів з'єднання-роз'єднання: ≥ 500
Властивості
- Місце з'єднання роз'єму з кабелем герметизовано термоусадкою
Нормативи / Сертифікати
- Збірку протестовано на приладах: VNA SV6301A, FLUKE 110
Втрати сигналу та коеф. стоячої хвилі по збірці
| Частота, МГц | Втрати сигналу, дБ | Коефіцієнт стоячої хвилі |
| 433 | 2,6 | 1,04 |
| 900 | 4,02 | 1,05 |
| 1200 | 4,83 | 1,05 |
| 1575 | 5,58 | 1,06 |
| 2400 | 7,15 | 1,02 |
| 3500 | 9,74 | 1,16 |
| 5200 | 11,9 | 1,20 |
| 5800 | 12,16 | 1,23 |
| 6000 | 13,0 | 1,22 |
