Застосування

• Монтаж у приміщенні та на відкритому повітрі

Технічні характеристики

• Мінімальний радіус вигину:
  •  одиночний: 38.1 мм
  •  повторні згинання: 152.4 мм
• Хвильовий опір: 50 ± 2 Ом
• Відносна швидкість: 87 %
• Діелектричний опір при 20°С: ≥ 5000 МОм·км
• Мінімальна температура монтажу: -20°C
• Діапазон робочих температур: -25/+70 °C
• Погонна ємність: 77 пФ/м
• Коефіцієнт стоячої хвилі (VSWR):
  • 30 ~ 3000МГц ≤ 1.28
  • 3200MHz ~ 4900МГц ≤ 1.45
  • 5100MHz ~ 6000МГц ≤ 1.45
• Опір ізоляції при 20 °C: ≥ 8000 МОм·км
• Діелектрична міцність оболонки, 1 хвилина, постійна напруга, 4000 В
• Максимальна робоча напруга (постійний струм): 4000 В
• Пікова потужність: 40кВ
• Максимальне тягове зусилля: 1590H
• Ефективність екранування: ≥ 90дБ

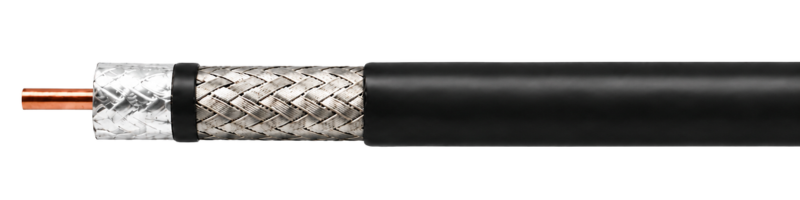

Структура кабелю

• Внутрішній провідник: з обмідненого алюмінію (CCA),4.47 ± 0.03 мм
• Діелектрик: з фізичної спіненої поліетиленової піни (Foam PE),11.56 ± 0.30 мм
• Зовнішній провідник: алюмінієва стрічка, 11.71 мм
• Перший екран: самоклеюча алюмінієво-полімерна композитна стрічка (AL/PET/AL), 11.71 мм
• Другий екран: обплетення з лудженого мідного дроту (Tinned Copper Wire), 12.50 мм
• Оболонка: чорний полівінілхлорид (PVC), 14.99 ± 0.20 мм

Затухання (дБ/100 м при 20°C)
