Технічні характеристики

• Хвильовий опір: 50 ± 2 Ом
• Мінімальний радіус вигину: одиночний: 50 мм; повторні згинання: 100 мм
• Погонна ємність: 77 пФ/м
• Відносна швидкість: 84 %
• Діелектрична міцність оболонки,1 хвилина, постійна напруга, 2000 В
• Максимальна робоча напруга (постійний струм): 2000 В
• Пікова потужність: 10кВ
• Ефективність екранування: ≥ 90дБ
• Діелектричний опір при 20°С: ≥ 5000 МОм·км
• Коефіцієнт стоячої хвилі (VSWR):
  • DC ~ 2200 МГц ≤ 1.15
  • 2200MHz ~ 3000МГц ≤ 1.25
  • 3200MHz ~ 6000МГц ≤ 1.42
• Мінімальна температура монтажу: -20°C
• Робоча температура: -40 ... +85 °C
• Вага кабелю: 50 кг/км

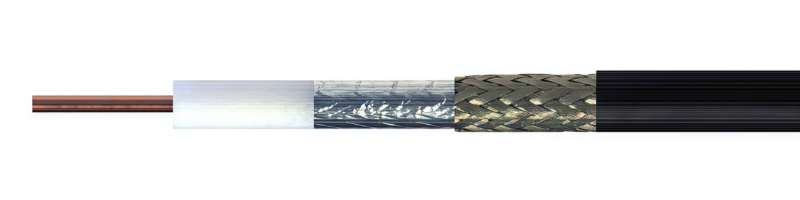

Структура кабелю

• Внутрішній провідник з обмідненого алюмінію (CCA), Ø 1.80 ± 0.025 мм
• Діелектрик з фізичної спіненої поліетиленової піни (Foam PE), Ø 4.80 ± 0.20 мм
• Перший екран: алюмінієва фольга
• Другий екран: обплетення з лудженого мідного дроту (Tinned Copper Wire), Ø 5.60 ± 0.20 мм
• Діаметр по обплетенню: Ø 5.60 ± 0.20 мм
• Зовнішня оболонка: чорний поліетилен (Black PE) товщиною 7.60 ± 0.20 мм

Затухання (дБ/100 м при 20 °C)
