Технічні характеристики

• Хвильовий опір: 50 ± 2 Ом (DC~3000МГц)
• Мінімальний радіус вигину: одиночний: 100 мм; повторні згинання: 150 мм
• Погонна ємність: 77 пФ/м
• Відносна швидкість: 85 %
• Діелектрична міцність оболонки: 1 хвилина, постійна напруга, 2000 В
• Максимальна робоча напруга (постійного струму): 2000 В
• Пікова потужність: 500 Вт
• Напруга ізоляції оболонки (іскрове випробування): 8 кВ
• Коефіцієнт стоячої хвилі (КСВХ / VSWR):
  • DC~2200МГц≤1.15
  • 2200MHz~2700МГц≤1.25
  • 3200MHz~3900МГц≤1.50
  • 4100MHz~5800МГц≤1.50
• Загальна маса кабелю: 93 кг/км
• Максимальна сила натягу кабелю: 400 Н
• Мінімальна температура монтажу: -20 °C
• Робоча температура: -25 ... +70 °C
• Вага кабелю: 93 кг/км

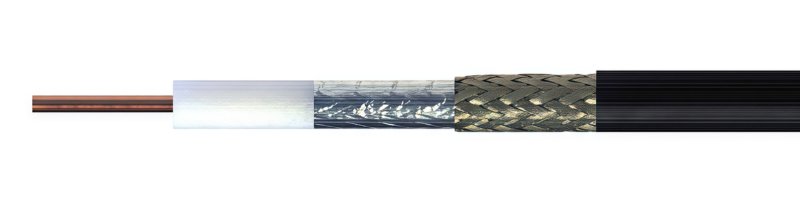

Структура кабелю

• Провідник з обмідненого алюмінію (CCA), Ø 2.74 ± 0.05 мм
• Діелектрик з фізичної спіненої поліетиленової піни (Foam PE), Ø 7.24 ± 0.20 мм
• Перший екран: алюмінієва фольга Ø 7.4
• Другий екран: обплетення з лудженого обмідненого алюмінію (TCCAA Wire) Ø 8.0
• Діаметр по обплетенню: Nom. 8.0 мм
• Зовнішня оболонка з чорного полівінілхлориду (Black PVC), Ø 10.16 ± 0.20 мм

Затухання (дБ/100 м при 20 °C)
