Ultraflex 10 C
Артикул: ULTRA10C
Ціна без ПДВ, грн: 203.42
Гнучкий кабель (мідна жила - 7 провідників), аналог кабелю SLL-400-FP, подвійний екран мідною фольгою та мідним обплетенням, чорна ПВХ-оболонка, частотний діапазон до 8 ГГц
ЗАСТОСУВАННЯ
- Аналог кабелю SLL-400-FP
- Монтаж у приміщенні та на відкритому повітрі
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Хвильовий опір: 50 ± 3 Ом
- Мінімальний радіус вигину: одиночний: 40 мм повторні згинання: 80 мм
- Погонна ємність: 78 пФ/м ± 2
- Відносна швидкість: 87 %
- Опір внутрішнього провідника: 3,2 Ом/км
- Опір зовнішнього провідника: 9,2 Ом/км
- Напруга ізоляції оболонки (іскрове випробування): 8 кВ
- Максимальна пікова потужність: 12 000 Вт
- Загальна маса кабелю: 130 кг/км
- Ефективність екранування: 100-2000 МГц >105 дБ
- Робоча температура: -40 ... +60 °C
- Зворотні втрати:
- 0,3-600 МГц > 30 дБ
- 600-1200 МГц > 25 дБ
- 1200-2000 МГц > 20 дБ

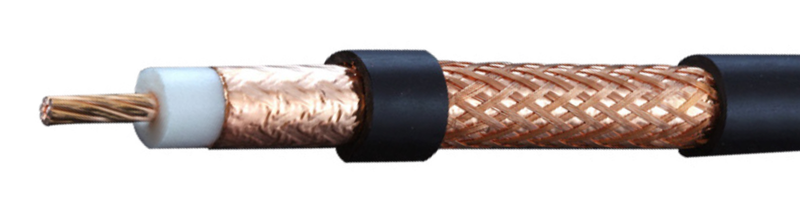

СТРУКТУРА КАБЕЛЮ
- Мідний провідник (Cu): Ø 2.9 мм (7х1,0 мм)
- Діелектрик: потрійний шар спіненого поліетилену Ø 7.3 мм
- Перший екран: мідна фольга
- Другий екран: мідне обплетення, 71% покриття
- Зовнішня оболонка: стійкий до ультрафіолету ПВХ, Ø 10.30 мм, чорний колір
Затухання (дБ/100 м при 20 °C)
Частота, МГц | Затухання, дБ/100м |
| 1.8 | 0.7 |
| 3.5 | 0.8 |
| 7 | 1.1 |
| 10 | 1.3 |
| 14 | 1.4 |
| 21 | 1.7 |
| 28 | 2.0 |
| 50 | 2.7 |
| 100 | 3.8 |
| 144 | 4.6 |
| 200 | 5.4 |
| 400 | 7.9 |
| 430 | 8.1 |
| 800 | 11.4 |
| 1000 | 12.8 |
| 1296 | 14.7 |
| 2400 | 20.8 |
| 3000 | 23.7 |
| 4000 | 28.0 |
| 5000 | 31.9 |
| 6000 | 35.7 |
| 7000 | 39.3 |
| 8000 | 42.6 |
