RG 178
Артикул: 41010600069
Ціна без ПДВ, грн: 46.71
50 Ом, 7x0,1 сталемідний посріблений провідник, обплетення - посріблена мідь, зовнішня оболонка - ФЕП
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
- Мінімальний радіус вигину:
- одиночний: 18 мм
- повторні згинання: 36 мм
- Діапазон робочих температур: –55 ... +200°C
- Хвильовий опір: 50 Ом ±2
- Робочий частотний діапазон: 118 ГГц
- Швидкість поширення сигналу: 69,5%
- Ємність: 95 пФ/м
- Ефективність екранування: ≥ 30дБ на частоті 5~1000 МГЦ
- Максимальна робоча напруга: 1000 В (DC)
- Максимальна випробувальна напруга: 1500 В (DC), 1 хвилина

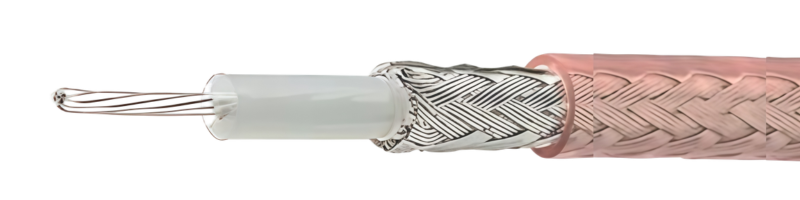

СТРУКТУРА КАБЕЛЮ
- Внутрішній провідник: багатодротяний сталевий провід, плакований міддю та покритий сріблом : 7*(0.102 ±0.005) мм
- Діелектрик: PTFE (політетрафторетилен), 0.84±0.05 мм
- Екран: посріблене мідне обплетення (SPC), 1.30 мм
- Оболонка: FEP (фторований етилен-пропілен), 1.80±0.05 мм
ВЛАСТИВОСТІ
- Стійкість до погодних умов
- Термостійкість +200 °C
- Гнучкість за низьких температур
СТАНДАРТИ
- 2011/65/EU& (EU)2015/863 Compliant
- REACH Compliant
- VW-1
Затухання (дБ/100 м при 20 °C) та потужність
Частота, МГц | Затухання, дБ/100м |
30 | 25 |
50 | 32,4 |
100 | 46,1 |
200 | 65,6 |
400 | 93 |
600 | 115 |
800 | 133 |
900 | 141 |
1000 | 149 |
1200 | 163 |
1500 | 183 |
1800 | 201 |
2000 | 212 |
2300 | 227 |
2500 | 237 |
