670-086-SXE
Напівгнучкий коаксіальний кабель 50 Ом на частоту до 20 ГГц, аналог RG-405, SSF-85, посріблена мідна моножила Ø 0.52 мм, екран мідним обплетенням просочений оловом, діелектрик та оболонка - фторопласт, загальний Ø 2,65 мм
Застосування
Монтаж у приміщенні та на відкритому повітрі
Технічні характеристики
- Хвильовий опір: 50 Ом
- Мінімальний радіус вигину: одиночний: 6 мм повторні згинання: 20 мм
- Погонна ємність: 95 пФ/м
- Коефіцієнт швидкості поширення: 70 %
- Гранична частота: 61ГГц
- Час затримки: 4,7 нс/м
- Ефективність екранування до 18 ГГц: 100дБ
Робоча температура FEP: -55 ... +125 °C

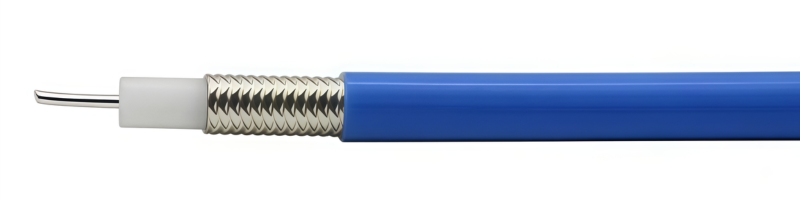

Структура кабелю
- Внутрішній сталевий провідник, плакований міддю та посріблений), 0.52 мм
- Діелектрик: політетрафторетилен (PTFE), 1.65 мм
- Зовнішній провідник: обплетення з лудженої міді, 2.15 мм
Зовнішня оболонка: FEP, 2.65 мм
Затухання (дБ/100 м при 20°C)
Частота, МГц | Затухання, дБ/100м | Потужність, Вт |
0.5 | 0.45 | 173.5 |
1.0 | 0.64 | 121.5 |
3.0 | 1.35 | 66.6 |
5.0 | 1.51 | 52.2 |
10.0 | 2.22 | 35.8 |
20.0 | 3.29 | 24.3 |
