Maxflex 086
Гнучка альтернатива напівгнучким типам коаксіальних кабелів,аналог SS405,TFlex-405,MultiFlex_86, 50 Ом, частот. діапазон до 18 ГГц, посріблена сталемідна жила, подвійний екран:посріблена мідна стрічка+посріблене мідне обплетення, FEP об., заг. діам 2.65мм
Застосування
- Монтаж у приміщенні та на відкритому повітрі
Технічні характеристики
- Хвильовий опір: 50 Ом
- Погонна ємність: 95 пФ/м
- Мінімальний радіус вигину:
- одиночний: 10 мм
- повторні згинання: 40 мм
- Коефіцієнт укорочення: 70%
- Ефективність екранування до 18 ГГц: 100 дБ
- Максимальна робоча напруга: 1.5 кВ
- Гранична частота: 61 ГГц
- Часова затримка: 4.7 нс/м
- Відповідність RoHS: відповідає вимогам
- Робоча температура: -65 ... +200 °C

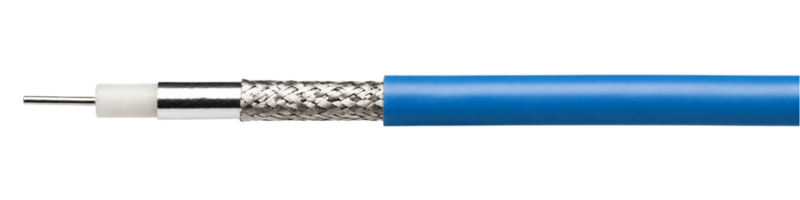

Структура кабелю
- Провідник: посрібнений міднений сталевий провідник, 0.52 мм
- Діелектрик: політетрафторетилен (PTFE), 1.65 мм
- Зовнішній провідник: посріблене мідне обплетення, 2.20 мм
- Зовнішня оболонка: FEP, 2.65 мм
Затухання (дБ/100 м)
Частота, МГц | Затухання, дБ/100м | Частота, МГц | Затухання, дБ/100м |
| 0.01 | 6.3 | 1.00 | 66.8 |
| 0.05 | 14.2 | 1.20 | 73.6 |
| 0.10 | 20.3 | 1.40 | 79.9 |
| 0.15 | 24.9 | 1.50 | 83.0 |
| 0.20 | 28.9 | 1.60 | 85.9 |
| 0.30 | 35.6 | 1.80 | 91.5 |
| 0.40 | 41.3 | 1.90 | 94.2 |
| 0.45 | 43.9 | 2.00 | 96.9 |
| 0.50 | 46.4 | 3.00 | 120.8 |
| 0.60 | 51.1 | 5.00 | 160.5 |
| 0.80 | 59.4 | 7.50 | 202.1 |
| 0.85 | 61.3 | 10.00 | 238.7 |
| 0.90 | 63.2 | 12.50 | 272.1 |
| 0.95 | 65.0 | 18.00 | 338.6 |
