Maxflex 141
Гнучка альтернатива напівгнучким типам коаксіальних кабелів,аналог SS402,TFlex-402,MultiFlex_141,50 Ом, частот. діапазон до 18 ГГц, посріблена сталемідна жила, подвійний екран:посріблена мідна стрічка+посріблене мідне обплетення, FEP об., заг. діам 4.15мм
Застосування
- Монтаж у приміщенні та на відкритому повітрі
Технічні характеристики
- Хвильовий опір: 50 Ом
- Погонна ємність: 95.1 пФ/м
- Мінімальний радіус вигину:
- одиночний: 15 мм
- повторні згинання: 50 мм
- Коефіцієнт укорочення: 70%
- Ефективність екранування до 18 ГГц: 100 дБ
- Максимальна робоча напруга: 1.9 кВ
- Гранична частота: 34 ГГц
- Часова затримка: 4.7 нс/м
- Відповідність RoHS: відповідає вимогам
- Робоча температура: -65 ... +200 °C

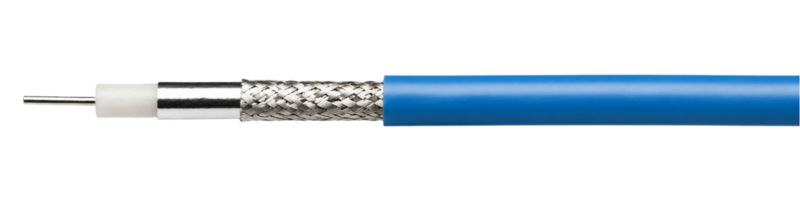

Структура кабелю
- Провідник: посрібнений міднений сталевий провідник, 0.92 мм
- Діелектрик: політетрафторетилен (PTFE), 2.98 мм
- Зовнішній провідник: посріблене мідне обплетення, 3.50 мм
- Зовнішня оболонка: FEP, 4.15 мм
Затухання (дБ/100 м)
Частота, МГц | Затухання, дБ/100м | Частота, МГц | Затухання, дБ/100м |
| 0.01 | 3.6 | 1.00 | 39.5 |
| 0.05 | 8.1 | 1.20 | 43.7 |
| 0.10 | 11.6 | 1.40 | 47.6 |
| 0.15 | 14.3 | 1.50 | 49.5 |
| 0.20 | 16.7 | 1.60 | 51.3 |
| 0.30 | 20.6 | 1.80 | 54.8 |
| 0.40 | 24.1 | 1.90 | 56.5 |
| 0.45 | 25.6 | 2.00 | 58.2 |
| 0.50 | 27.1 | 3.00 | 73.5 |
| 0.60 | 29.9 | 5.00 | 99.4 |
| 0.80 | 35.0 | 7.50 | 127.2 |
| 0.85 | 36.1 | 10.00 | 152.3 |
| 0.90 | 37.3 | 12.50 | 175.5 |
| 0.95 | 38.4 | 18.00 | 222.6 |
