- Хвильовий опір: 50 Ом
- Мінімальний радіус вигину:
- одиночний: 8 мм
- повторні згинання: 40 мм
- Погонна ємність: 95 ± 2 пФ/м
- Відносна швидкість: 70.8 ± 0.2 %
- Номінальна напруга: 1кВ (DC)
- Максимальна частота: 34 ГГц
- Опір внутрішнього провідника: ≤27 0м.км
- Опір зовнішнього провідника: ≤16 Oм.км
- Опір діелектрика: ≥5000 м0м.км
- Температура монтажу: -20 ... +60 °C
- Робоча температура: -55 ... +200 °C
Частота, МГц | Типові втрати дБ/100 м при 20°С | Макс. втрати дБ/100 м при 20°С | Потужність, Вт |
800 | 36 | 39,6 | 475 |
1000 | 40 | 44 | 425 |
1800 | 56 | 61,6 | 315 |
2000 | 59 | 64,9 | 300 |
2600 | 70 | 77 | 260 |
3800 | 87 | 95,7 | 215 |
6000 | 115 | 126,5 | 170 |

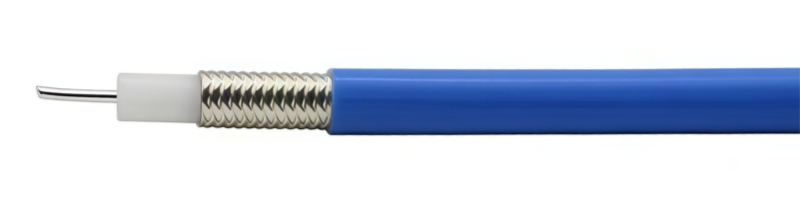

- Внутрішній провідник: посріблений мідний дріт, Ø 0.93 ± 0.03 мм
- Діелектрик: твердий ПТФЕ, Ø 3 ± 0.10 мм
- Зовнішній провідник: обплетення з лудженого просоченого мідного дроту, Ø 3.52 мм
- Захисна оболонка: FEP, Ø 4.15 +0.15 мм
