- Хвильовий опір: 50 Ом
- Мінімальний радіус вигину:
- одиночний: 8 мм
- повторні згинання: 40 мм
- Погонна ємність: 95 ± 2 пФ/м
- Відносна швидкість: 70.8 ± 0.2 %
- Номінальна напруга: 1кВ (DC)
- Максимальна частота: 61 ГГц
- Опір внутрішнього провідника: ≤90 0м.км
- Опір зовнішнього провідника: ≤40 Oм.км
- Опір діелектрика: ≥1000 м0м.км
- Температура монтажу: -20 ... +60 °C
- Робоча температура: -65 ... +200 °C
Частота, МГц | Типові втрати дБ/100 м при 20°С | Макс. втрати дБ/100 м при 20°С | Потужність, Вт |
800 | 61 | 67.1 | 135 |
1000 | 68 | 74.8 | 121 |
1800 | 92 | 101.2 | 90 |
2000 | 96 | 105.6 | 85 |
2600 | 110 | 121 | 75 |
3800 | 141 | 155.1 | 62 |
6000 | 185 | 203.5 | 49 |
10000 | 238 | 261.8 | 38 |
15000 | 304 | 334.4 | 31 |
18000 | 339 | 372.9 | 28 |
20000 | 361 | 397.1 | 27 |

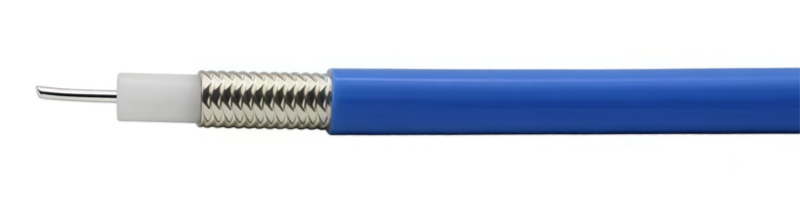

- Внутрішній провідник: посріблений мідний дріт, Ø 0.52 ±0.02 мм
- Діелектрик: твердий екструдований ПТФЕ, Ø 1.63 ± 0.03 мм
- Зовнішній провідник: обплетення з лудженого просоченого мідного дроту, Ø 2.15 ±0.10 мм
- Захисна оболонка: FEP, Ø 2.65 ±0.10 мм
