Коаксіальні кабелі використовують для передавання високочастотних сигналів у різній електронній апаратурі, особливо в трансмітерах і ресиверах, комп'ютерах, радіо- і ТВ-передавачах. Різні механічні, температурні та електричні характеристики коаксіальних кабелів дають змогу використовувати їх для передавання сигналів аж до гігагерцового діапазону.
- Мінімальний радіус вигину: ~ 50 мм
- Допустима робоча температура: від -35°C до +80°C
- Вміст міді: 79 кг/км
- Зовнішній Ø: ~ 10,3 мм
- Вага: ~ 159 кг/км
- Хвильовий опір: 50 ± 2 Ом
- Частотний діапазон f (макс.): 3 ГГц
- Коефіцієнт вкорочення хвилі: 0,66
Загасання при 20°C
МГц 100 200 500 800 1000 1350 1750 дБ/100 м 7 10,2 17 23 - - - - Ємність: 101 пФ/м
- Швидкість поширення: 100%
- Опір ізоляції, мін.: 105 мОм х км
- Шлейфовий опір, макс.: 10 мОм х км
- Максимальна робоча напруга: 5,2 кВ
- Електрична міцність 50 Гц: 10 кВеф

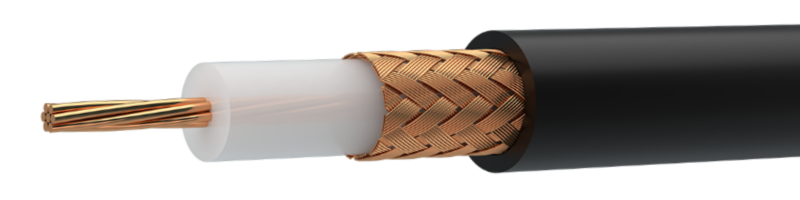

- Внутрішній провідник: мідний провідник, 7 x Ø 0,75 мм
- Ізоляція: ПЕ (поліетилен), Ø 7,24 мм
- Зовнішній провідник: мідне обплетення
- Зовнішня оболонка: ПВХ (полівінілхлорид)
- Матеріали, які використовуються, не містять силікону та кадмію, а також речовин, що перешкоджають нанесенню фарби
Наведені типи кабелів RG-Coaxial відповідають специфікаціям військового стандарту США MIL-C-17.
За індивідуальним замовленням можливе постачання й інших типів. Зверніть також увагу на наші багатожильні варіанти радіочастотних кабелів.
- RG/U: R = Radio, G = Guide, U = Utility.
