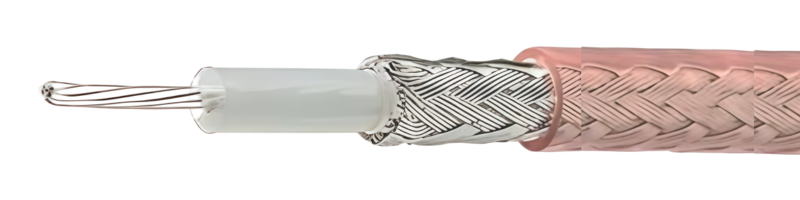

RG 316
50 Ом, 7x0,17 посріблений сталемідний провідник, обплетення - 2 х посріблена мідь, зовнішня оболонка - ПТФЕ
Коаксіальні кабелі використовуються для передачі високочастотних сигналів у різній електронній апаратурі, особливо в трансмітерах та ресиверах, комп'ютерах, радіо- та ТВ-передавачах. Різні механічні, температурні та електричні характеристики коаксіальних кабелів дозволяють використовувати їх для передачі сигналів до гігагерцового діапазону.
- Мінімальний радіус вигину: ~ 25 мм
- Допустима робоча температура: від -35°C до +80°C
- Вміст міді: 42,0 кг/км
- Зовнішній Ø: ~ 5,38 мм
- Вага: ~ 60 кг/км
- Хвильовий опір: 50 ± 2 Ом
- Частотний діапазон f (макс.): 3 ГГц
- Коефіцієнт скорочення хвилі: 0,66
- Згасання при 20°C
| МГц | 100 | 200 | 500 | 800 |
| дБ/100 м | 28,0 | 40,0 | 68,0 | 90,0 |
- Потужність: 95,0 пФ/м
- Швидкість розповсюдження: 70%
- Опір ізоляції, хв.: 105 мОм х км
- Шлейфовий опір, макс.: 310 мОм х км
- Максимальна робоча напруга: 1,2 кВ
- Електрична міцність 50 Гц: 2,0 кВеф.
- Внутрішній провідник: срібний сталемідний провідник, 7 x Ø 0,17 мм
- Ізоляція: ПТФЕ (політетрафторетилен), Ø1,52 мм
- Зовнішній провідник: посріблене мідне обплетення
- Зовнішня оболонка: ПТФЕ (політетрафторетилен)
- Матеріали не містять силікон і кадмій, а також речовини, що перешкоджають нанесенню фарби
- Наведені типи кабелів RG-Coaxial відповідають специфікаціям військового стандарту США MIL-C-17. За індивідуальним замовленням можливе постачання та інших типів. Зверніть увагу на наші багатожильні варіанти радіочастотних кабелів.
- RG/U: R = Radio, G = Guide, U = Utility.
