RG 405

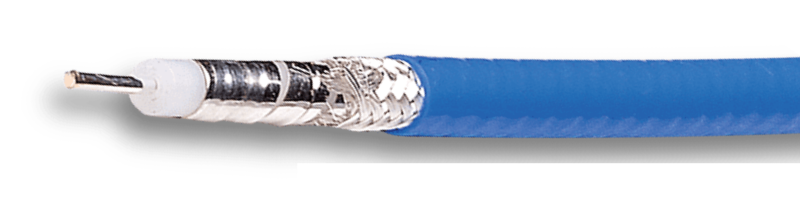

Напівгнучкий коаксіальний кабель, аналог RG-405, для антен типу "конюшина" ("клевер"), фторопластовий діелектрик та оболонка, екран обплетенням, просоченим оловом, загальний діаметр 2,65 мм, частотний діапазон до 20 ГГц
- Хвильовий опір: 50 Ом
- Мінімальний радіус вигину:
- одиночний: 8 мм
- повторні згинання: 40 мм
- Погонна ємність: 95 ± 2 пФ/м
- Відносна швидкість: 70.8 ± 0.2 %
- Номінальна напруга: 1кВ (DC)
- Максимальна частота: 61 ГГц
- Опір внутрішнього провідника: ≤90 0м.км
- Опір зовнішнього провідника: ≤40 Oм.км
- Опір діелектрика: ≥1000 м0м.км
- Температура монтажу: -20 ... +60 °C
Робоча температура: -65 ... +200 °C
Частота, МГц
Типові втрати дБ/100 м при 20°С
Макс. втрати дБ/100 м при 20°С
Потужність, Вт
800
61
67.1
135
1000
68
74.8
121
1800
92
101.2
90
2000
96
105.6
85
2600
110
121
75
3800
141
155.1
62
6000
185
203.5
49
10000
238
261.8
38
15000
304
334.4
31
18000
339
372.9
28
20000
361
397.1
27
- Внутрішній провідник: посріблений мідний дріт, Ø 0.52 ±0.02 мм
- Діелектрик: твердий екструдований ПТФЕ, Ø 1.63 ± 0.03 мм
- Зовнішній провідник: обплетення з лудженого просоченого мідного дроту, Ø 2.15 ±0.10 мм
- Захисна оболонка: FEP, Ø 2.65 ±0.10 мм
