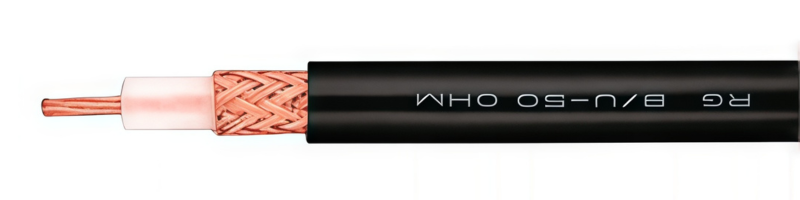

Коаксіальні кабелі використовують для передавання високочастотних сигналів у різній електронній апаратурі, особливо в трансмітерах і ресиверах, комп'ютерах, радіо- і ТВ-передавачах. Різні механічні, температурні та електричні характеристики коаксіальних кабелів дають змогу використовувати їх для передавання сигналів аж до гігагерцового діапазону.
- Мінімальний радіус вигину: ~ 50 мм
- Допустима робоча температура: від -35°C до +80°C
- Вміст міді: 62,0 кг/км
- Зовнішній Ø : ~ 9,5 мм
- Вага: ~ 128 кг/км
- Хвильовий опір: 50 ± 2 Ом
- Частотний діапазон f (макс.): 3 ГГц
- Коефіцієнт вкорочення хвилі: 0,66
Загасання при 20°C
МГц 100 200 500 800 1000 1350 1750 дБ/100 м 8,0 10,8 17,0 25,0 26,5 30,6 35,0 - Потужність: 101,0 пФ/м
- Швидкість поширення: 66%
- Опір ізоляції, мін.: 105 мОм х км
- Шлейфовий опір, макс.: 11 мОм х км
- Максимальна робоча напруга: 5,1 кВ
- Електрична міцність 50 Гц: 9,5 кВеф.
- Внутрішній провідник: мідний провідник, 7 x Ø 0,72 мм
- Ізоляція: ПЕ (поліетилен), Ø 6,4 мм
- Зовнішній провідник: мідне обплетення
- Зовнішня оболонка: ПВХ (полівінілхлорид)
- Матеріали, які використовуються, не містять силікону та кадмію, а також речовин, що перешкоджають нанесенню фарби
Наведені типи кабелів RG-Coaxial відповідають специфікаціям військового стандарту США MIL-C-17. За індивідуальним замовленням можливе постачання й інших типів. Зверніть також увагу на наші багатожильні варіанти радіочастотних кабелів.
- RG/U: R = Radio, G = Guide, U = Utility
