SFT-393
Підвищена потужність у діапазоні до 12 ГГц; низькі втрати сигналу (згасання); потрійний екран >95 дБ; термостійка конструкція до +200 С; передбачені відповідні конектори, розраховані на підвищену потужність
SFT-393 охоплює критично важливу сферу - підтримку обробки високої потужності в діапазоні мікрохвильових частот. Міцна конструкція робить його ідеальним вибором для широкого спектра застосувань у суворих умовах та у військово-промисловому комплексі.
- Імпенданс 50 +/- 1Ом
- Погонна ємність 87,8 пФ/м
- DC опір провідника:
- жила 3,8 ohms/km
- екрани 3,5 ohms/km
- Робоча напруга 2,5 kVrms
- Температурний режим -55+200 ℃
- Мінімільний радіус вигину 50,8 мм
- Тест. частота 05-12 ГГц
- Вага 0,188 кг/км
Втрати (згасання) сигналу:
| Частота (MHz) | 100 | 400 | 1000 | 2000 | 3000 | 8000 | 10000 | 12000 | 13500 | 16000 | 18000 | k1 | k2 |
| SFT-393 | 1.4 | 2.8 | 4.5 | 8.0 | 8 | 14 | 15 | 17 | - | - | - | 0.13593 | 0.00018 |
Передача потужності (максимальна):
| Частота (MHz) | 100 | 400 | 1000 | 2000 | 3000 | 8000 | 10500 | 12000 | 13500 | 16000 | 18000 |
| SFT-393 | 5986 | 2947 | 1831 | 1269 | 1021 | 594 | 523 | 471 | - | - | - |

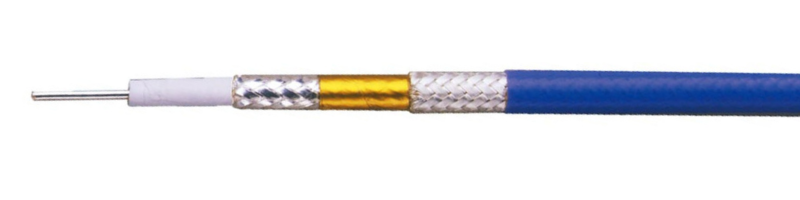

- Жила - посріблений провідник, ∅ 2,44
- Діелектрик - фторопласт (PTFE) низької щільності
- Екранування:
- Пласке посріблене мідне обплетення (FSC)
- Спірально накладена алюмінієва фольга (Intl)
- Кругле посріблене мідне обплетення (SC)
- Оболонка - голубий фторопласт, ∅ 9,91
