SLL 400 SF

50 Ом, гнучка мідна жила 2,9 мм, екрани - мідна фольга + мідне обплетення, ПВХ оболонка, загальний діаметр 10,3 мм

Хвильовій опір на 200 МГц: 50 ±3 Ом
Погонна ємність: 78 ±2 пФ/м
Відносна швидкість: типово 87%
Коефіцієнт укорочення: типово 1,149
Ослаблення відбиття: 0,3-600 МГц ≥ 30 дБ; 600-1200 МГц ≥ 25 дБ; 1200-2000 МГц ≥ 20 дБ
Ефективність екранування: ≥ 105 дБ (0,1-2 ГГц)
Напруга випробування на пробій: 8000 В
Опір внутрішнього провідника: 3,6 Ом/км
Опір зовнішнього провідника: 12 Ом/км
Пікова потужність: 13000 Вт
Мінімальний радіус вигину: одноразовий- 40 мм; до 15 разів-80 мм
Робочий температурний діапазон: -40…+60°С
Погонна вага: 11,2 кг/100 м

Частота, МГц	Типові втрати дБ/100 м при 20°С	Максимальна потужність, Вт при 40°С
140	4,6	1500
450	8,8	790
900	12,9	540
1500	17,2	405
1800	19,0	365
2000	20,1	345
2400	21,8	319
3000	24,6	282
4000	29,1	239
5000	33,1	210
6000	36,9	188
8000	44,2	157
10000	50,7	137

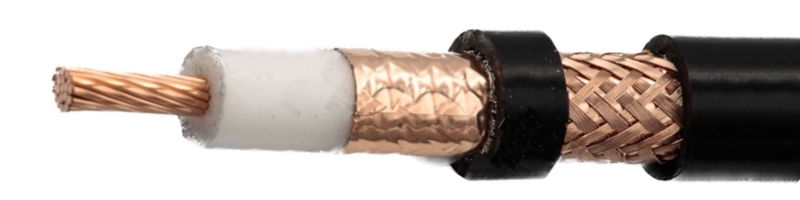

№	Елемент	Матеріал	Діаметр
1	Внутрішній провідник	Багатожильний мідний дріт Загальний Ø	19х0,59 мм 2,9 ±0,15 мм
2	Діелектрик	Спінений поліетилен	7,3 ±0,05 мм
3	Перший екран	Мідь з шаром ПЕ плівки
4	Другий екран	Обплетення зі 192 мідних дротів	щільність плетіння ≥85%
5	Зовнішня захисна оболонка	ПВХ стійкий до УФ, чорного кольору	10,3 ±0,15 мм
