SLL 400
50 Ом, моножила алюмінієва з мідним покриттям 2,74 мм, екрани - алюмінієва фольга + обплетення з лудженої міді, поліетиленова оболонка, загальний діаметр 10,16 мм
- Хвильовій опір 0-3000 МГц: 50 ±2 Ом
- Погонна ємність: номінально 78 пФ/м
- Відносна швидкість: типово 85%
- Коефіцієнт укорочення: типово 1,176
- Ослаблення відбитків в діапазоні 0-3000 МГц: ≥ 18,2 дБ
- Ефективність екранування: ≥ 90 дБ
- Діелектричний опір при 20°С: ≥ 5000 МОм·км
- Напруга випробування діелектрику: 2000 В, 1 хвилина без пробою
- Максимальна робоча напруга: 2000 В
- Допустима пікова потужність: до 500 Вт
- Одноразовий мінімальний радіус вигину: 25,4 мм
- Багаторазовий мінімальний радіус вигину: 101,6 мм
- Робочий температурний діапазон: -40…+85°С
- Температурний діапазон монтажу: -25…+70°С
- Міцність оболонки: ≥ 13 МПа
Втрати сигналу в кабелі (при температурі 20°С)
Частота, МГц | Втрати, дБ/100 м |
| 140 | 6,00 |
| 450 | 10,27 |
| 900 | 14,78 |
| 1500 | 19,40 |
| 1800 | 21,48 |
| 2000 | 22,64 |
| 2400 | 25,92 |
| 2500 | 26,80 |
| 3000 | 28,64 |
| 5800 | 41,80 |

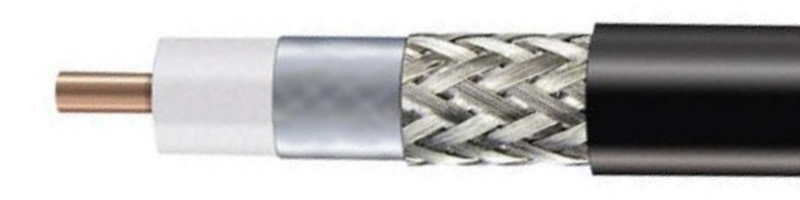

| № | Елемент | Матеріал | Діаметр |
| 1 | Внутрішній провідник | Цільний алюмінієвий дріт з мідним покриттям | 2,74 ±0,025 мм |
| 2 | Діелектрик | Спінений поліетилен | 7,24 ±0,13 мм |
| 3 | Перший екран | Алюмінієва фольга | ном. 7,4 мм |
| 4 | Другий екран | Обплетення з луженої міді | ном. 8,13 мм, щільність плетіння ≥85% |
| 5 | Зовнішня захисна оболонка | Поліетилен, чорного кольору | 10,16 ±0,20 мм |
Сертифікація 2006/95/EC(LVD), 2011/65/EU(RoHS)
