Кабелі F/UTP 4x2x23AWG (0,54) cat.6 outdoor 350MHz призначені для комп’ютерних мереж із робочою частотою до 350 МГц. Підходять для передачі даних, аудіо та відеосигналів зі швидкістю до 1 Гбіт/с. Додатковий загальний екран Al/Pet із дренажним провідником CuSn забезпечує захист від зовнішніх електромагнітних завад.
Призначені для стаціонарного монтажу в структурованих кабельних системах відповідно до стандартів EN 50173-1, ISO/IEC 11801, ANSI/TIA 568-C.2, а також у промислових мережах, що піддаються зовнішнім електромагнітним впливам. UV-стійка зовнішня оболонка дозволяє зовнішнє застосування.
Кабелі класифіковані відповідно до EN 50575 (CPR).
Теплові параметри
Температурний діапазон:
робоча температура: від -30 °C до 80 °C
мін. температура монтажу: -10 °C
Електричні параметри
Діаметр провідника: 0,54±0,015 мм
Діаметр ізольованої жили: 1,06 ± 0,03 мм
Опір петлі постійному струму при 20 °C (макс.): 165 Ом/км
Опір ізоляції (мін.): 5 ГОм×км
Розбаланс опору в парі: ≤ 2 %
Взаємна ємність при 1 кГц: 50 ± 5 нФ/км
Розбаланс ємності пари відносно землі при 1 кГц (макс.): 1600 пФ/км
Номінальна напруга: 150 В
Випробувальна напруга (1 хв):
AC 50 Гц: 700 В
DC: 1000 В
Характеристичний опір при 100 МГц:
100 ± 5 Ом
Коефіцієнт укорочення (NVP): 69 %
Зворотні втрати (мін.), дБ:
f = 4–10 МГц: 20 + 5 × log₁₀(f)
f = 10–20 МГц: 25
f = 20–350 МГц: 25 - 7 × log₁₀(f/20)
Перехідне затухання в діапазоні 30–100 МГц (мін.): 55 дБ
Передавальний опір при 10 МГц (макс.): 100 мОм/м
Механічні параметри
Радіус вигину:
під час експлуатації: ≥ 6 × Ø
під час монтажу: ≥ 8 × Ø

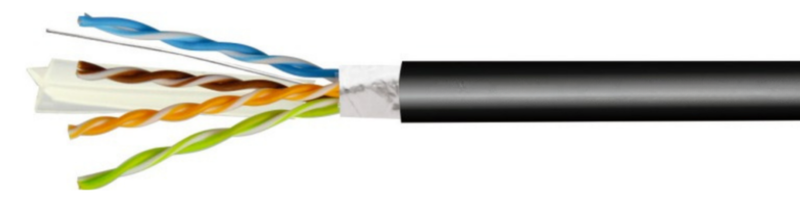

Конструкція:
Провідники: суцільні круглі мідні
Ізоляція: спеціальна поліолефінова композиція
Ідентифікація жил: біло/синя-синя, біло/помаранчева-помаранчева, біло/зелена-зелена, біло/коричнева-коричнева
Скрутка: жили скручені в пари, пари скручені між собою з хрестоподібним розділювачем
Екран: алюмінізована поліестерна стрічка та луджений мідний дренажний провідник
Зовнішня оболонка: спеціальний PE-компаунд
Колір оболонки: чорний
