ТЕХНІЧНІ ПАРАМЕТРИ

Температурний діапазон
гнучке застосування: -20°C до +60°C
стаціонарне прокладання: -40°C до +80°C
UL (AWM): до +80°C

Пікова робоча напруга – 125 В (не призначений для силових струмових установок)

Випробувальна напруга жила/жила – 2000 В

Опір провідника при 20°C – макс. 140,0 Ом/км

Петльовий опір при 20°C – макс. 280,0 Ом/км

Опір ізоляції – мін. 5,0 ГОм × км

Взаємна ємність жила/жила – при 800 Гц, приблизно 50 пФ/м

Відносна швидкість поширення сигналу – приблизно 75%

Характеристичний імпеданс

від 1 до 100 МГц – 100 Ом ± 15 Ом
від 101 до 600 МГц – 100 Ом ± 20 Ом

Теплотворне навантаження – приблизно 0,45 МДж/м

Мінімальний радіус вигину

гнучке застосування – 8× зовнішній Ø
стаціонарне прокладання – 4× зовнішній Ø

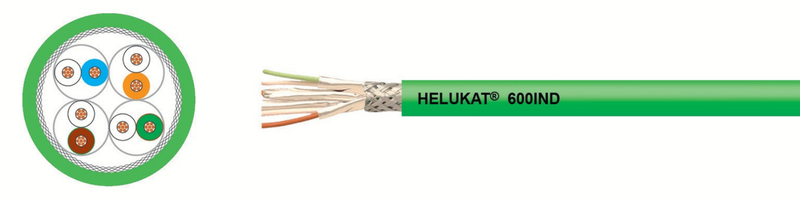

КОНСТРУКЦІЯ КАБЕЛЮ

• Мідний провідник без покриття, розміри AWG
• Ізоляція жил: спінений PE
• Ідентифікація жил: кольорове маркування, пари:
  №1: білий / синій
  №2: білий / помаранчевий
  №3: білий / зелений
  №4: білий / коричневий
• Жили скручені в пари з оптимальною довжиною кроку скрутки
• Екрануючий елемент: пари, алюмінієва фольга з пластиковим покриттям (St)
• Пари скручені шарами з оптимально підібраною довжиною кроку
• Екран: обплетення з луджених мідних дротів
• Зовнішня оболонка: PUR
• Колір оболонки: зелений
• Маркування довжини: у метрах

ВЛАСТИВОСТІ

• стійкий до олив, УФ-випромінювання, гідролізу, мікроорганізмів, охолоджувальних рідин, мастил
• стійкий до стирання, надрізів, розривів, порізів, зношування; має низьку адгезію
• безгалогенний
• важкозаймистий

ВИПРОБУВАННЯ

• безгалогенний відповідно до DIN VDE 0482-754-1 / DIN EN 60754-1 / IEC 60754-1
• важкозаймистий відповідно до DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2
• сертифікація та допуски: EAC
