(N)TMCWOEU / (N)TMCGCWOEU
(N)TMCWOEU
Кабелі призначені для підключення комутаційних шаф і мобільних трансформаторних підстанцій до повітряних ліній. Також використовуються для підключення струмоприймачів у локомотивах і поїздах. Застосовуються для підключення когенераційних установок та газопоршневих генераторів.
Під час прокладання та експлуатації необхідно уникати надмірних механічних навантажень. В іншому випадку застосовуються правила DIN VDE 0298-3. Підходить для залізничних транспортних засобів із рівнем небезпеки HL3 згідно з DIN EN 45545-1 (2013).
(N)TMCGCWOEU
Кабелі призначені для використання як короткочасні з’єднання в комутаційних шафах або трансформаторних підстанціях, де потрібен дуже малий радіус вигину. Також підходять для використання в обладнанні для видобутку корисних копалин, поруч із конвеєрними стрічками. Можуть використовуватися для повільнохідних енергетичних ланцюгів, барабанних застосувань або для постачання енергії великим електричним додаткам і приводам через системи енергоносіїв. Застосовуються для підключення когенераційних установок та газопоршневих генераторів.
Під час прокладання та експлуатації необхідно уникати надмірних механічних навантажень.
(N)TMCWOEU
- Номінальна напруга: 26/45 кВ
- Максимальна робоча напруга AC: 30/52 кВ
- Максимальна робоча напруга DC: 40,5/81 кВ
- Напруга випробування AC: 87 кВ
- Макс. температура провідника: +90 °C
- Температура короткого замикання провідника: +250 °C
- Температурний діапазон експлуатації: від -40 °C до +80 °C
(N)TMCGCWOEU
- Номінальна напруга: 6/10 кВ, 12/20 кВ, 18/30 кВ.
- Максимальна робоча напруга (AC): 12 кВ, 24 кВ, 36 кВ.
- Випробувальна напруга (AC): 17 кВ, 29 кВ, 43 кВ.
- Температура провідника: до +90°C.
- Температура короткого замикання: до +200°C.
- Температурний діапазон експлуатації: -40°C до +80°C (стаціонарно); -25°C до +80°C (рухомо).
- Мінімальний радіус вигину: 6 × зовнішній діаметр (стаціонарно), 8 × зовнішній діаметр (рухомо).

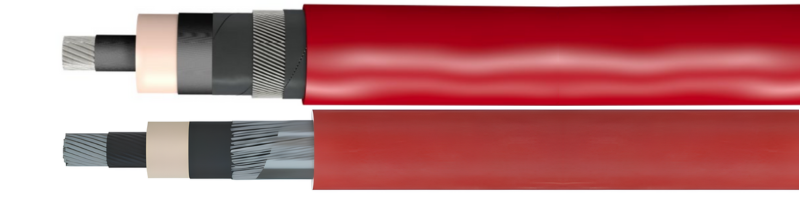

(N)TMCWOEU
- Провідник: Гнучкий мідний провідник, луджений (клас 5).
- Ізоляція: Безгалогеновий матеріал, зшитий спеціальним складом на основі HEPR, світло-рожевого кольору, відповідає стандартам EI110 (EN50264-1) / HEPR (IEC 60840).
- Екранування: Внутрішній та зовнішній шари з напівпровідникової гумової суміші, чорного кольору.
- Екран: Сплетіння з луджених мідних дротів.
- Зовнішня оболонка: Безгалогеновий зшитий матеріал EVA, червоного або чорного кольору (інші кольори за запитом).
(N)TMCGCWOEU
- Провідник: Гнучкий мідний провідник, луджений (клас 5).
- Ізоляція: EPR.
- Електричне екранування: Внутрішній та зовнішній шари напівпровідникової гумової суміші.
- Екран: Мідний спіральний екран.
- Зовнішня оболонка: Гума, склад 5GM5, червона.
(N)TMCWOEU
- Розповсюдження полум’я: IEC 60332-1 (один кабель), IEC 60332-3-24 (жмут кабелів)
- Безгалогенність: IEC 60754-1/-2
- Щільність диму: IEC 61034-2
(N)TMCGCWOEU
- Розповсюдження полум’я: IEC 60332-1.
- Стійкість до озону, ультрафіолету та вологи.
- Стійкість до масел, кислот і лугів: EN 60811-404.
